デジタル検査カメラ micro CA-300(日本エマソン(リッジ社))

デジタル検査カメラ micro CA-300

管内検査カメラのモニターとしても使用可能!
あらゆる場所でご活用ください!
視認性、操作性、利便性、拡張性、携帯性に優れ、狭小部検査に最適

 工場内配管、空調ダクト内、工場内設備裏側、工場内機器、自動車のエンジンルームなど狭小部の検査だけでなく、災害救助を目的としたがれき下の調査や管内検査カメラのモニターおよび録画装置としても使用することができます。

機種名 デジタル検査カメラ
型番 micro CA-300
メーカー名 日本エマソン(リッジ社)


 特長

 RIDGID micro CA-300検査カメラはパワフルな携帯デジタル録画機器で、検査を実施しながら目視
 確認が困難な個所の撮影や録画が可能です。画像表示向きの変更機能やデジタルズームなどが内蔵さ
 れており、詳細かつ正確に検査が行えるようになっています。また、外部メモリーとTV OUT機能が
 使用可能!

 本製品は単体での使用はもちろんのこと、管内検査カメラ(シースネイク)と組み合わせることで、
 モニターとしても利用することができます(一部の他社製のカメラにも使用可能)

 人間工学に基づいて設計されたグリップと押しやすい操作ボタンにより、誰でも簡単に片手で操作す
 ることができます。

● 3.5インチTFTカラーモニター
 4段階に光量調整ができる超高輝度LEDを装備!ディスプレイの見やすさが大幅に向上!

● モニター画像を90度ずつ回転可能
 カメラヘッドの向きを調整不必要!

● SDカードに最大32GBまで保存可能
 (標準付属の4GBのSDカードの場合、静止画6万枚、動画400分程度の記録が可能)
 内蔵メモリにももちろん保存可能

● TVやPCに接続可能
 USBケーブルをPCに接続し、データを転送することも可能

● バッテリー、AC電源どちらでも使用可能

● 本体重量がわずか850g
 持ち運びやすく、作業時における負担も軽減

● エクステンションケーブル付き

● φ17 mm カメラヘッドケーブルアッセンブリ

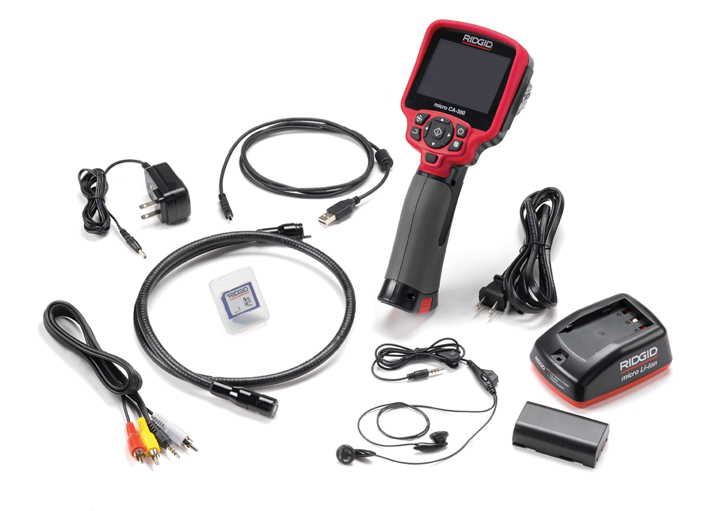

micro CA-300 デジタル検査カメラ 構成品




 これらの機器と組み合わせて使うことができます

● 管内検査カメラと組み合わせてお使いください!

GラインスコープⅡ GLS2830-2
 GラインスコープⅡは白色LED12灯採用により、鮮明な画像を実現。




シースネイク・マイクロリール L100C
 軽量・コンパクト38~100mm 小径曲管30m通過 が可能です。



シースネイクナノリール N85S
 軽量・コンパクト20~50mm 最大25m通過が可能です。


 ※他の機器も接続可能です。詳しくはお問い合わせください。

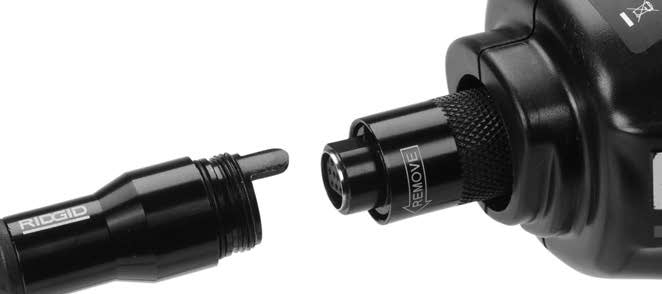

 カメラヘッドケーブルアッセンブリやエクステンションケーブルの取り付け

本機器の使用には、カメラヘッドケーブルを本体ディスプレイユニット側に接続することが必要です。

● 取付方法
 ケーブルのディスプレイ側への接続は、ケーブル側のキーとモニター側のスロットの位置が合っていること
 を確認して行ってください。
 位置が合っていることを確認して、ノブを指で締めてしっかりと接続します。




 カメラヘッドケーブルアッセンブリやエクステンションケーブルの取り付け方

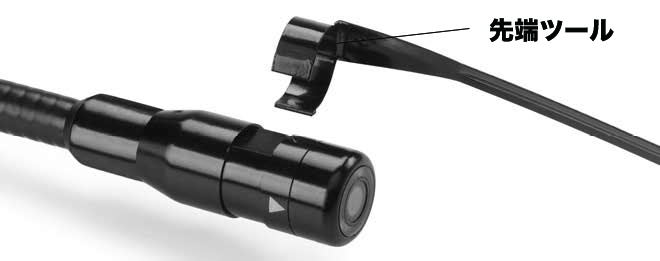

3種類の先端ツール(ミラー、フック、マグネット)は、いずれも同様の方法でカメラヘッドに装着できます。

● 取付方法
 カメラヘッドを右図のように保持しながら、接続する先端ツールの半円部をカメラヘッドの平坦部にはめ込み
 ます。先端ツールを1/4回転させて固定します。




 機器説明

<コントロール部>
<本体右側>
<本体左側>

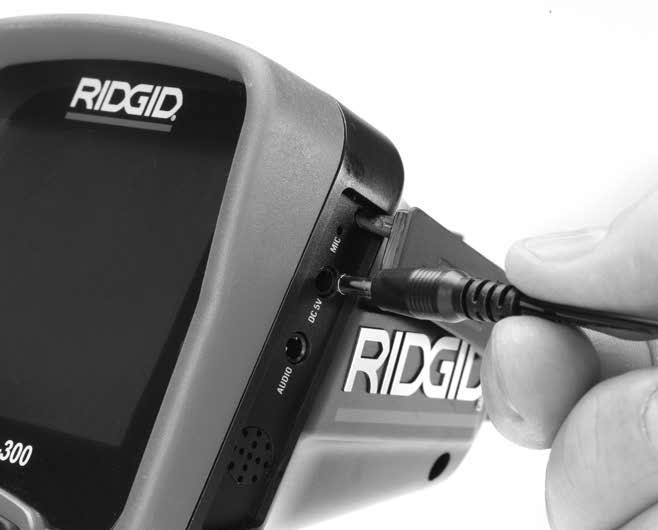

<ACアダプターを使用した電源供給>

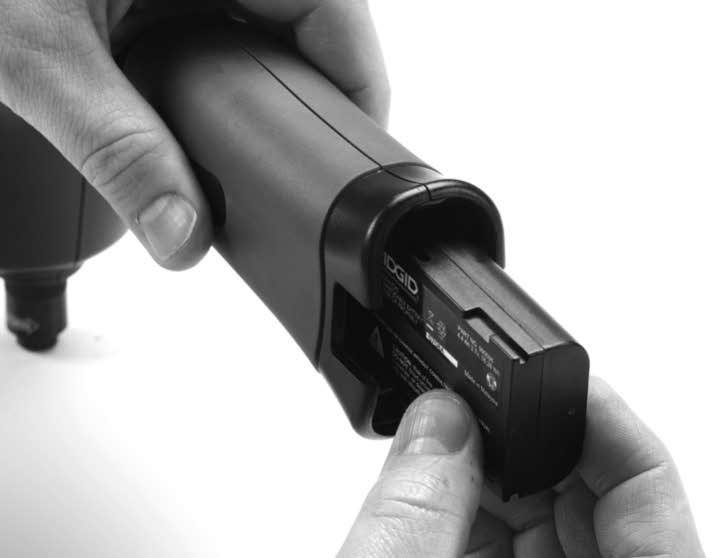

<バッテリー収納部カバー / バッテリーの取り外し/ 取り付け>





 仕様

推奨環境 屋内
可視距離 10mm ~∞
ディスプレイ 3.5インチカラーTFTモニター(解像度320x240)
カメラヘッド φ17mm
光源 調整可能LED 4個
ケーブル長さ 長さ90cm、ケーブル径φ10mm
画像方式 JPEG
画像解像度 640×480
録画方式 MP4
動画解像度 320×240
フレームレート 最高30 FPS
記録媒体 内蔵メモリ+SDカード最大32GB(2GB以上付属)
データ出力 USBデータケーブル
およびSD カード
操作温度 0℃~45℃
保管温度 -20℃~60℃
電源 3.7Vリチウムイオン電池
AC アダプター5 V、1.5 A
重量 2.5kg



 構成品

標準構成品 本体(micro CA-300/液晶モニター付グリップ)、カメラケーブル(φ17mm)、バッテリー(リチウムイオン)×2、充電器セット(充電台・電源ケーブル)、ACアダプター、USBケーブル、オーディオケーブル、SDカード(2GB以上/本体挿入済み)、先端ツール(ピックアップフック/マグネット/側視ミラー)、シースネイクデジタルアダプター、アダプターCAT、マイク付きヘッドホン、収納ケース、取扱説明書
