フェーズドアレイ超音波探傷器 OmniScan SX PA（オリンパス）

　 特長

• ・シングルグループ構成で、シンプルな操作性、コストパフォーマンスを実現
• ・2軸エンコーダー対応、データ保存機能
• ・16:64PRフェーズドアレイ、UT、TOFD対応
• ・明るく大きなタッチスクリーンインターフェイス
• ・小型・軽量デザイン

○セットアップ
探傷のセットアップは、NDT SetupBuilder（セットアップビルダー)で作成し、直接、SDカードやUSB経由で、OmniScan SXにインポートすることができます。そのためOmniScan SX本体では、データ収集の開始前にゲートや範囲の設定など、わずかな基本操作で済みます。また以下の機能により、OmniScan SX本体でも直接、簡単にセットアップすることもできます。

• ・プローブ自動認識機能
• ・ウィザード機能
• ・溶接部開先形状オーバレイとレイトレーシングシミュレーション

○校正
校正ウィザードは、規格に準拠した探傷の実施をサポートします。校正ウィザードでは、音速、ウエッジ遅延、感度、TCG、DAC、AWSの校正をステップ式に行います。また、TOFDのPCS（プローブ・センター・セパレーション）校正とラテラル波表示の直線化を自動で行います。


○データ収集
OmniScan SXは、マニュアル探傷、ワンラインスキャン、ラスターエンコードスキャンの探傷パラメーターをすばやく簡単に設定することができます。選択可能なビューによりデータ収集をリアルタイムに表示し、ホットスワップ機能の付いたSDカードやUSB 2.0ストレージデバイスにデータを保存することができます。

・優れたレイアウト機能
・フルスクリーンモードにより、欠陥を見やすく表示
・各ゲートを組み合わせることにより、同期や測定が可能


○データ解析とレポート作成
・データカーソル、基準カーソル、測定カーソルによる欠陥サイジング
・測定値データベースと定義済みリスト：斜角設定、軸上の欠陥の統計、全断面での位置情報、規格に沿った合否判定基準、腐食マッピング統計など
・オフラインでゲートの移動が可能、双方向的に測定値へ反映
・あらかじめ設定されたレイアウトにより、すばやく簡単に欠陥の長さ、深さ、高さをサイジング可能


○プローブ
・プローブの特長
汎用型プローブは、比較的狭い場所にも簡単にアクセスできるよう、薄型のプローブとウエッジを組み合わせた構造になっています。

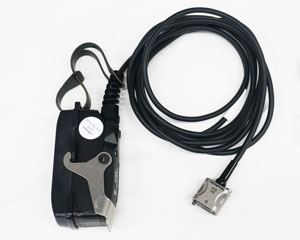

右図は、プローブです。

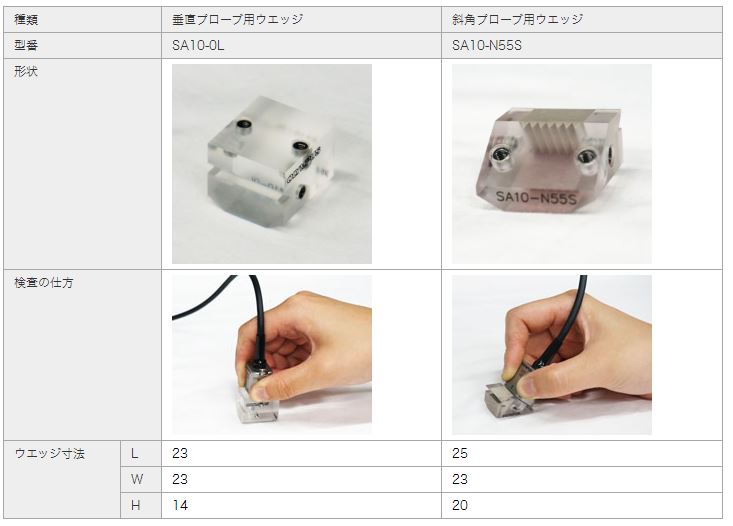

・ウェッジ
プローブはステンレス製ネジで、ウエッジにしっかり固定して測定対象機器にあてることで、検査が可能です。
下記掲載のウエッジは、標準構成品内に含まれています。

※お客様のご利用方法や測定対象によって、使用ウエッジが異なります。詳しくは、担当者までお問い合わせください。

　 用途

検査のワークフローを簡易化し、検査を効率的に行なえます。

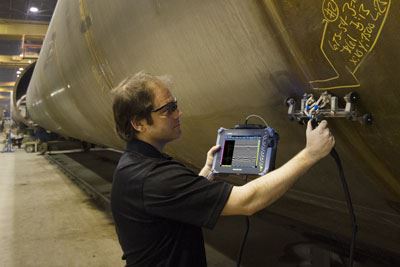

●フェーズドアレイによる溶接部検査
石油やガス産業における溶接部のマニュアル探傷とセミオートマチック探傷を行う最適な探傷器として開発され、ASME、API、その他の規格に準拠した検査に使用されています。また、高速検査、欠陥指示の解析においても優れた性能を発揮します。

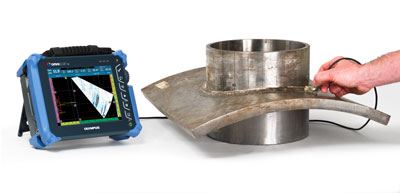

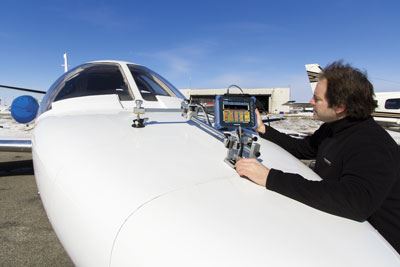

●腐食マッピングと複合材料検査
垂直探傷にも対応しています。腐食や複合材料の検査装置として、現場で実証済みの欠陥検出、減肉検査におけるソリューションが可能です。



●TOFD溶接部検査
TOFD検査にも対応しています。TOFDは、溶接部の欠陥をすばやく効率的に検出することができる検査法で、溶接部内部の欠陥やサイジング、製造時欠陥の疑いのあるエリアを効率良く測定します。

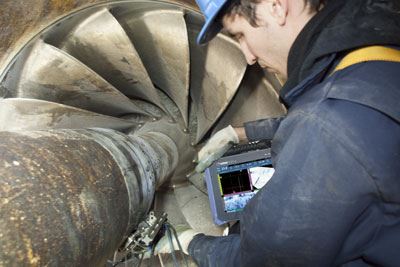

●部品検査
超音波検査は、部品のきず、減肉、その他の欠陥の検出に最適です。OmniScan SXは、斜角ビームや垂直ビームを生成することができるため、シングルグループ構成の探傷において、機能、コスト面ともにパフォーマンスに優れています。

　 仕様

測定範囲			～18,848mm
音速			0～15,240m/s
筐体	外形寸法（W x D x H）		267 x 94 x 208mm
	質量		3.4kg（バッテリーを含む）
データ記録	ストレージデバイス		SDHCカード、標準USBストレージデバイス
	最大データファイルサイズ		300MB
入出力ポート	USBポート		USBポートx 2（USB2.0仕様準拠）
	オーディオアラーム		〇
	ビデオ出力		ビデオ出力（SVGA）
入出力ライン	エンコーダー		2軸エンコーダー(A/B相、up/down、パルス/方向）
	デジタル入力		TTL入力 x 4、5V
	デジタル出力		TTL出力 x 3、5V、 最大15mA/出力
	データ収集オン/オフスイッチ		デジタル入力設定に基づく
	電源出力ライン		公称値5V、最大値500mA（短絡防止機能付き）
	ペース入力		5V、TTL同期入力
ディスプレイ	ディスプレイサイズ		対角8.4インチ(21.3cm)
	解像度		800 x 600ピクセル
	輝度		600cd/m2
	視野角	横方向	－80°～80°
		縦方向	－60°～80°
	表示色の数		1600万色
	種類		TFT、LCD
電源	バッテリータイプ		スマートリチウムイオンバッテリー
	バッテリー数		1
	稼働時間		約6時間（条件により異なる）
環境条件	気温（使用時）		－10℃～45℃
	気温（保管時）	バッテリー搭載時	－20℃～60℃
		バッテリー非搭載時	－20℃～70℃
	相対湿度		45℃結露なしで、最大相対湿度70%
	防水・防塵性能		IP66相当
	耐落下試験		MIL-STD-810G 516.6
パルサー/レシーバー	同時励振素子数		16振動素子
	振動素子数		64振動素子
	パルサー		PAチャンネル
	電圧		40V、80V、115V
	パルス幅		30ns～500nsの範囲内で調整可能 分解能:2.5ns
	パルス形		負矩形波
	出力インピーダンス		35Ω（パルスエコーモード） 30Ω（ピッチキャッチモード）
	レシーバー		PAチャンネル
	ゲイン範囲		0dB～80dB 最大入力信号550mVp-p（FSH）
	入力インピーダンス		60Ω（パルスエコーモード) 150Ω（ピッチキャッチモード）
	システム帯域幅		0.6MHz～18MHz（-3dB）
ビーム形成	スキャンタイプ		セクター、リニア
	グループ数		1
	データ収集		PAチャンネル
	デジタイジング周波数		100MHz
	最大繰り返し周波数		最大6kHz（C-スキャン）
	データ処理		PAチャンネル
	データポイント数		最大8,192
	リアルタイムアベレージング	PA	2、4、8、16
	波形表示		RF、全波、半波＋、半波－
	フィルタリング		ローパス x 3、バンドパス x 3、ハイパス x 5
	ビデオフィルタリング		スムージング（探触子周波数帯域に適応)
データ表示	画面更新速度	A-スキャン	60Hz
		S-スキャン	60Hz
データ同期	内部クロック		1Hz～6kHz
	エンコーダー同期		2軸:1ステップ～65,536ステップ
TCG（プログラム可能）	設定ポイント数		16:フォーカルロウごとに1つのTCG（時間補正ゲイン）カーブ
	最大スロープ		40dB/10ns
アラーム	アラームゾーン数		3
	条件		ゲートの組み合わせ

　 構成品

標準構成品	本体(バッテリー内蔵)、SDカード(16GB)、USBメモリ(16GB)、PAプローブ5L16A10、ウェッジ(垂直)SA10-0L、ウェッジ(斜角)SA100-N55S、フェライトコアフィルター(内径6.6㎜)、カプラント、プラスドライバー、ACアダプタセット、取扱説明書(本体)、取扱説明書(スタートガイド)、収納ケース
