特長

• ・埋没された鉄管・ケーブルを的確に探知。使いやすく、さらに機能アップ！！

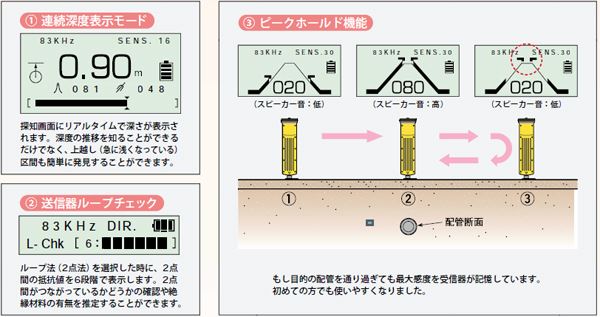

• ・新機能：連続深度表示モード掲載。
• ・目的管の交流抵抗を測定するループチェック。
• ・初めてでもわかりやすい！ピークホールド機能。
• ・深度測定が難しい場所でも測定可能！横移動深度測定機能。

　用途

• ・地下に埋設してある水道管、ガス管、電力ケーブルなど、電気的に導通している金属管・ケーブルを地上にて埋設位置の探知。
• ・地下に埋設してある水道管、ガス管、電力ケーブルなど、電気的に導通している金属管・ケーブルを地上にて埋設深度の測定。

※本器では塩化ビニール管等の非金属管は探知できません。

　探知性能

	探査モード	探査深度	精度
位置探知	最大法	1.2m	±2cm以内
		1.5m	±5cm以内
		5.0m	±25cm以内
深度測定	引き上げ式	1.2m	±5％以内
		1.5m	±5％以内
		5.0m	±10％以内
	横移動式	0.5～2.0m	±10％以内
	連続深度表示	0.0～2.0m	±20％以内

　仕様

送信器
周波数	83kHz	27kHz	8kHz	MIX
最大出力（誘導法）	0.5W	0.5W	－	－
最大出力（直接法）	3.0W	3.0W	3.0W	－
送信モード	：CW（無変調）
使用時間	誘導法（最大出力時）：約10時間 直接法（最大出力時）：約10時間
使用温度範囲	－10～＋55℃
受信器
重量	6.1kg
受信周波数	83kHz	27kHz	8kHz	RADIOモード（15～25KHz）
レベル変化表示	液晶画面中バーグラフおよび音程変化（受信レベルの表示：3桁数値表示）
深度測定	液晶画面に3桁数値表示
電流指数	液晶画面に3桁数値表示
電源電圧	DC9V（単3形アルカリ乾電池×6本）
使用時間	無信号時：10時間 スピーカー音量 大 ：8時間 バックライト オン：8時間
使用温度範囲	－10～＋55℃
寸法	288（W）×241（D）×105（H）mm（送信機） 131（W）×280（D）×610（H）mm（受信機）
重量	2.5kg（送信機） 2.0kg（受信機）

　構成品

標準構成品	受信器、送信器、アース棒、直接法コードリール、ワニ口クリップ赤･黒、コードリール用接続ケーブル、外磁コイル、外磁コイル用接続ケーブル、取扱説明書(本体)、取扱説明書(簡易)、取扱説明書(簡易)、収納ケース、単1電池×8本、単3電池×6本
