発光分光金属分析器 PMI-MASTER Smart(Oxford Instruments)

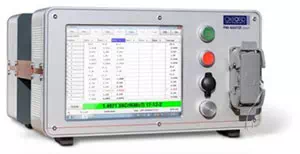

発光分光金属分析器 PMI-MASTER Smart

ポータブル装置では難しい鉄鋼中の微量炭素(0.03%以下)、リン、硫黄窒素を測定

 PMI-MASTER Smartは品質管理等でご使用頂ける信頼性のある分析結果・合金判別が可能です。専用カートで工場や屋外に持ち運んでの測定も可能であり、約10秒で分析結果・合金判別が表示されます。材料受入や出荷前検査、不良品検査に最適です。

 ご注意:※左図の99.999%高純度アルゴンガス(10Lボンベ推奨)は付いておりません。
      お客様にてご用意頂ますようお願いいたします。

機種名 発光分光金属分析器
型番 PMI-MASTER Smart
メーカー名 Oxford Instruments


  特長

 PMI-MASTER Smartは高分解能CCDを搭載しており、鋼材の分析が可能です。
 PMI検査、原料の受入検査や異材判別を短時間(10秒測定)で精度よく行えます。

 特に発光分光金属分析器の最大の特徴は、鋼材中の微量炭素を高精度(0.03%以下)に検出できることで、炭素分析必項の場合は発光分光金属分析器がお勧め
 です。


● 鋼材の微量炭素を高精度分析
 SUS316/316Lの判別
 炭素鋼、低合金鋼の判別


UV Touch プローブ

 小型分光器を内蔵したUV Touch測定プローブを使えば、ポータブル装置では難しい鉄鋼中の微量炭素(0.03%以下)、
 リン、硫黄、窒素(二層ステンレス)を測定できます。
 手元のタッチパネルで簡単に操作でき、測定結果も瞬時に確認ができます。

 ※測定には高純度アルゴンガス(5N 99.999%以上/10Lボンベ推奨)が必要です。



合金判定/比較機能

 分析後は、分析値より合金規格を自動的に判別/比較します。合金規格の編集は自由に可能です。
 規格外は赤字で表示されます。

 表示は日本語完全対応です。(Windowsベース)



可搬性

 専用カートで簡単に運搬可能で狭所でもオンサイト分析可能です。



データベース編集が可能

 分析結果のデータベース編集が可能のため、例えば、測定ミスなどの間違った結果を削除、精度の高い結果を
 残すことでより正確な分析結果を得ることが出来ます。



レポート作成機能

 分析後はレポートが自動作成されるため、転記ミスを防ぎ作業効率向上できます。
 また、会社ロゴの登録が可能です。



その他の特徴

  • ・特別なトレーニングや資格は不要
  • ・屋外でも優れた測定精度
  • ・堅牢な設計により粉塵対策も万全
  • ・タッチパネルにより操作は簡単
  • ・日本語表示により操作は簡単

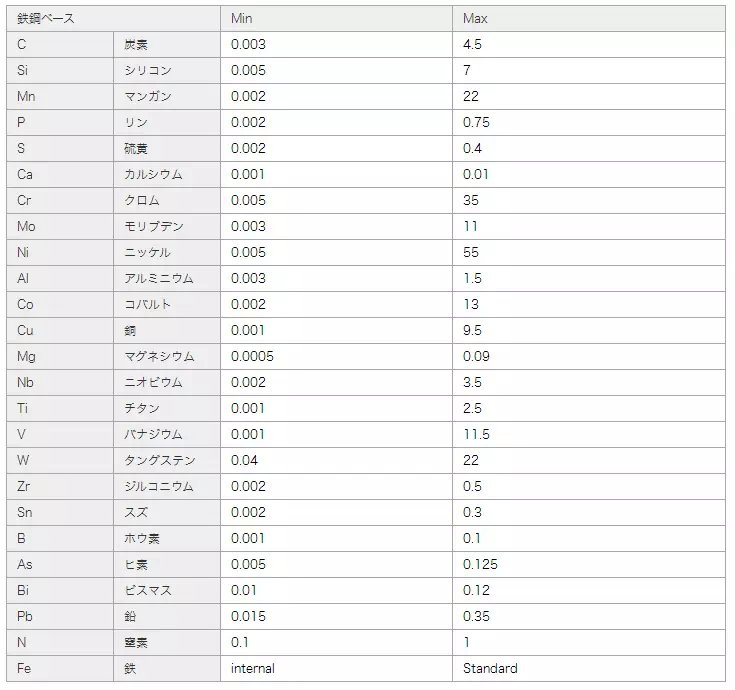

  検量線プログラム

 鉄鋼ベースでは低合金鋼、耐熱鋼、ステンレス鋼などが検量線プログラムされています。



● JSS651-13 低炭素ステンレス鋼の分析結果(一部抜粋)




  PMI検査

 PMI検査とは、Positive Material Identificationの略であり、主に金属原料の受入れ時や加工用機械への投入前、更には材料確認の一環として製品出荷前に行わ
 れます。
 製品出荷後にも腐食や割れなどのトラブル報告もあり、事故解析としてもPMI検査は非常に重要かつ有効なプロセスだと言えます。

 PMI-MASTER Smart では特に重要な元素であるC(炭素)、Ni(ニッケル)、Cr(クロム)を高精度に検出できる、現場用分析装置としての活躍をお約束します。



  使用例

 研磨された試料にスパークプローブをセットし、スタートボタンを押すだけで検出可能です。
 約10秒で分析結果/合金判定が表示され、保存ボタンで測定結果は保存可能です。
 また、数十ppmオーダーの測定が可能です。


● クイッスタート(分析モード:スパーク発光)


 ※アルゴンガスの充填は充分行った上で標準化を開始してください。
 ※プローブ測定中は約6000℃のレーザーが照射されていますので火傷にはご注意ください。



  導入事例

  • ・現場での金属分析(工場や倉庫内など)
  • ・金属材料の品質管理、定性・定量試験
  • ・リサイクル金属の分別、同定
  • ・PMI検査



  仕様

本体
高さ 235mm
410mm
奥行 425mm
重量 15kg
電源 100VAC
最大消費電力 500W
待機電力 25W
光学システム:フラットフィールドマルチCCD搭載
焦点距離 300mm
逆分散率 1.75nm/mm
波長領域 185-420nm
UV Touchプローブ
重量 2kg
長さ 3m
波長領域 170-200nm
検出元素 炭素、リン、硫黄、窒素、ヒ素、ホウ素なども検出可能
備考 ※99.999%高純度アルゴンガス使用
コンピューターシステム
OS Microsoft Windows(日本語対応専用ソフトウェア付属)
パネル TFTタッチパネル



  構成品

標準構成品 本体(PC部)、取扱説明書、ガスレギュレーター(口径2.5mm)、校正試験片、バッテリー、ベルト、電源コード、接続ケーブル、ガスチューブ、清掃用具3点セット、UVTouchプローブ、カート、キーボード(マウス付き)、サンプル、サンプル成分表、バッテリー式ロータリーツール一式、本体用バッテリー
