優れた堅牢性・耐久性と高い分析性能を備え、直感的な操作が可能な携帯型の蛍光X線分析計です。カメラコリメータが標準で実装されています。材料の成分元素をppmから100%の濃度で、素早く非破壊で分析可能な携帯型の分析計です。検査対象物を移動、切断、分解することなく、その場で簡単に高精度な分析結果を取得することができるので、検査作業の効率化、費用の削減に貢献します。 ※こちらの機器は、Alloy plusモードです。 |
||||||
|
||||||
VANTAでは、オリンパス独自の革新的な新技術を採用しており、低電子ノイズの設計により、より高精度な測定結果を取得することができます。高いX線カウントレートにより高分解能を実現し、測定スピード、LOD(検出限界)、再現性を向上させています。
VANTAは、どの装置を使用しても安定した再現性を提供するので、初心者から熟練したオペレーターまで、毎回同等の測定結果を得ることができます。
VANTAは、スループットを向上させるさまざまな仕組みや用途に合わせたソフトウェア機能により、ユーザーの生産性を高め、検査効率の向上に貢献します。簡単操作でデータ保存も容易です。
・直感的で分かりやすいインターフェースにより、オペレーターはVANTAの設定やソフトウェア機能を簡単に操作できます。
・ユーザーインターフェースは用途に合わせて構成を変えることができます。メインメニューに表示するソフトウェア機能は、ユーザーが選択しカスタマイズ可能です。
・USBで測定データを簡単に外部デバイスにエクスポートできます。
・屋内・屋外で読み取りやすい、明るいカラータッチスクリーンを搭載しています。
・人間工学に基づいて設計されたボタンやプッシュボタン式ジョイスティックは、手袋を着用した状態でも容易に操作ができます。
・GPSが内蔵されているため、測定結果とGPSによる座標情報を統合し、元素マッピングなどに利用することができます。
・オプションの5メガピクセルのパノラマカメラが搭載されている場合、測定対象の画像、XRFデータとGPSの座標を包括的に記録したり、それらの情報を合わせたレポートを作成することができます。

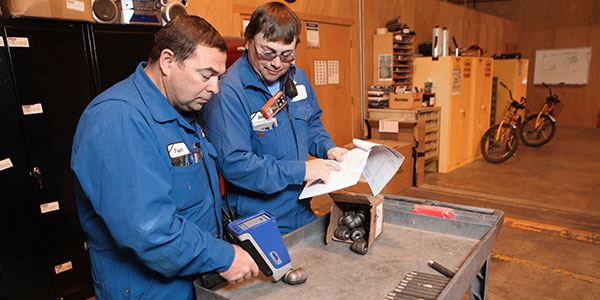

製造の品質管理・品質保証用のハンドヘルド蛍光X線分析計VANTAは、素材の成分が重要な金属製品において、素早く高精度に純金属と合金の品種を判別することができます。
VANTAは、重要な機器や部品に用いられている材料が、正しい合金品種であるかどうかを確認するのに有効です。不適合材料の混入は、生産ラインの運転中止や資源の浪費を招く恐れがあるため、メーカーとサプライヤーは品質管理を厳しく行う必要があります。VANTAは、確実な品質保証と管理のために納入材料の検査に適した非破壊検査ツールで、下記のような合金の品種と番号をわずか数秒で判定します。
・アルミニウム
・超合金
・炭素鋼
・ステンレス鋼
・ニッケル
・チタン
・コバルト
金属の生産、製造、そして部品の加工やアセンブリーまで、製品に供給された原材料や資材の品質は非常に重要です。製品に不具合があった場合は高額な失敗コストになることもあるため、品質管理・品質保証プログラムの一環としての材料検査は必要不可欠です。
VANTAは素早く材料を測定し、迅速なデータ取得とレポート作成が可能です。また、オプションのカメラ機能により対象物を撮影することができるので、データと撮影画像を一つに纏めた包括的なレポート作成ができます。
・内蔵GPS機能
・オート日時スタンプ機能
・プロジェクトや業者ごとにカスタマイズ可能なデータラベルのテンプレート作成機能
航空宇宙産業や自動車製造のように信頼性・正確性が重要となる産業においては、万一、問題が発生した際の失敗コストは非常に高額となる場合があります。
VANTAの多様な機能は、製品の高い品質レベルを維持することに貢献します。

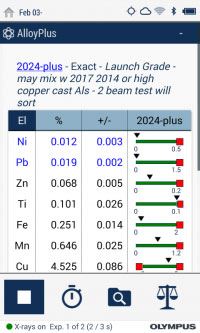

総合的なグレード判定:

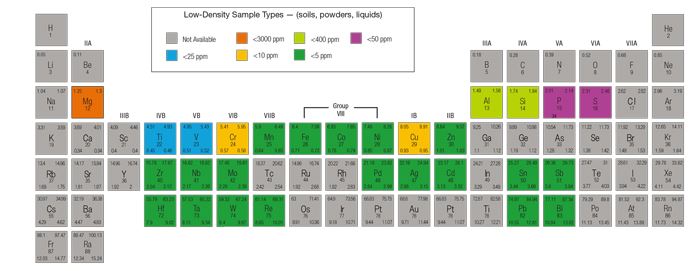

VANTAには、標準パッケージとして25種類以上の定量測定元素がインストールされており、合金の化学成分および品種と合金番号を素早く高精度に測定することができます。
また、業界基準に基づいた残留元素(トランプ元素)ライブラリーも搭載されています。
高いスループットのためのSmartSort(スマートソート)機能:
最適なマッチング判定をしながら、時間節約のために材料に合わせて自動的に測定時間を調整します。例えば、一般的なアルミニウム合金はわずか1秒で判定可能ですが、ニッケル合金中のアルミニウム検出が必要な場合は、測定時間を自動的に延長し、安定した精度でマッチングを行います。
米国では、米国の飲料水安全法(Safe Drinking Water Act)に準拠するよう、飲用水の配管、器具、部品中の鉛含有量や、Envirobrassをはじめ125種類以上の一般的グレードの銅における微量レベルの鉛 (0.25%以下)を定量化するために、VANTAが使用されています。
鉛含有量を検査することにより、メーカーは部品レベルで鉛含有量を判断できます。
医療機器メーカーにとって、機器に使用される合金の品質を確認することは非常に重要です。不純物や構成分子の濃度にわずかな変化がある場合、強度重量比や耐食性に影響することがあります。
VANTAは、医療機器メーカーにおけるコンプライアンスおよび文書作成義務の一環として、材料確認の記録作成に役立つツールです。
オリンパスでは、厳しい環境下で検査を行うユーザーからの耐久性に対するニーズに応えるため、ハンドヘルド蛍光X線分析計VANTAの堅牢設計にこだわりました。

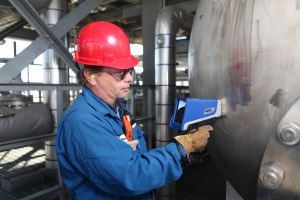

PMI(Positive Material Identification:材料検証)は、各種プラントの技術者や部品のサプライヤーにとって非常に重要な検査です。異材の混入は製品欠陥につながり、プラントや製造現場のダウンタイム、また場合によっては致命的な危機に至ることもあります。ハンドヘルド蛍光X線分析計はそのような不具合を防止するために、非破壊検査の手法で合金を同定する有効なツールです。合金・PMI検査用のVANTAは、高精度な分析を行い、合金品種と番号を素早く特定します。検査担当者は重要箇所に適切な合金が配置されているかどうかを、迅速に判定することができます。
VANTAは、以下のような評価プログラムに対応しています。
・プラントなどの重要な箇所に適切な合金が使用されているかどうかの確認
・米国石油業界(API)の推奨方法(RP)578(新規および既存の合金パイプシステムの材料検証プログラム)の準拠
・硫化腐食による影響の評価(API RP 939-C)
・流れ加速腐食(FAC)による影響の評価
・フッ化水素(HF)アルキル化装置の残留元素による腐食影響の評価
VANTAは、効率的なデータ保存とデータのトレースのために、さまざまな機能を装備しています。
・GPS機能を内蔵
・エクスポート可能なオート日時スタンプ機能
・各プロジェクト、業者ごとにカスタマイズ可能なデータラベルのテンプレート作成機能
溶接材料ライブラリーは総合的なPMI検査を実現するために、標準の合金ライブラリーと併用することで、高精度に溶接材料を識別します。オプションの3mmコリメーターとカメラ機能により、以下のような細かい部分の分析も可能です。
・溶接部と母材を個別に測定
・結合金属部分
・合金
・小型部品
・ワイヤー
・はんだ
VANTAには合金品種別に残留元素(トランプ元素)の最大許容濃度を規定した、業界基準に基づく残留元素ライブラリーが搭載されています。 さまざまなアプリケーションにおける重要な残留元素を、マッチングの正確性や測定速度に影響を及ぼすことなく測定します。
・ライブラリーに基づき、XRFでは検出できない元素が存在している可能性を自動的に特定

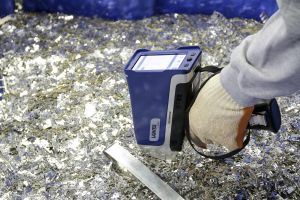

・金属の価値または後処理に影響を及ぼす、リサイクル金属中の混入物質や残留元素を特定
・ファミリー別に残留元素の最大許容濃度を設定可能
・混入物質が存在する場合に警告を表示

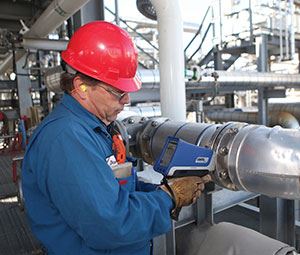

VANTAは、API、ASME、AWSの法規と推奨方法に沿い、プラントや製油所などにおける、既存および新規設備の材料検証に対応する有効なツールです。
・構造材の成分確認
・材料試験報告書や材料証明書の検証
・素材がトレースできない材料、またはマーキングが不適切な材料の判定
米国石油業界(API)の推奨方法(RP)578(新規および既存の合金パイプシステムの材料検証プログラム)の準拠
流れ加速腐食(FAC)による影響の評価
フッ化水素(HF)アルキル化装置の残留元素による腐食影響の評価
ユーザーのワークフローに合わせて分析計をカスタマイズできるよう、VANTAはさまざまなソフトウェア機能を備えています。

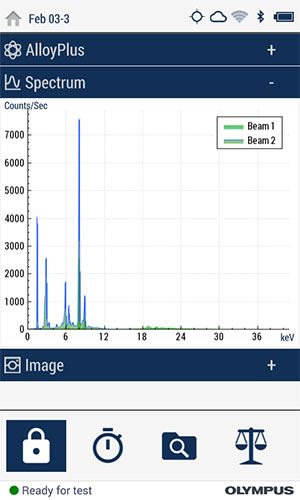

VANTAには、分析計の実力を最大限に発揮するための画期的なソフトウェア機能が搭載されています。
最適なマッチング判定をしながら、時間節約のために材料に合わせて自動的に測定時間を調整します。例えば、一般的なアルミニウム合金はわずか1秒で判定可能ですが、ニッケル合金中のアルミニウム検出が必要な場合は、測定時間を自動的に延長し、安定した精度でマッチングを行います。

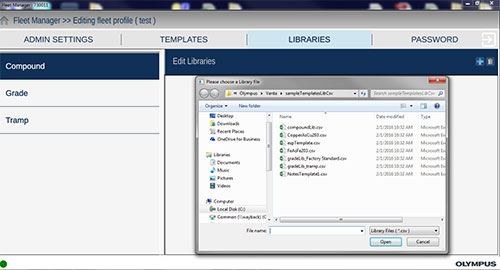

便利なフリート・マネージャー機能により、効率的な管理が可能です
外形寸法(W x H x D) | 8.3 x 28.9 x 24.2cm |
---|---|
質量 | 約1.5kg(バッテリーを除く)、約1.7kg(バッテリーを含む) |
X線管、ターゲット材 | 4WX線管、ターゲット材: ロジウム(Rh) Cシリーズ(RhおよびW): 8~40kV |
フィルター | 8ポジションの自動選択フィルター内蔵 |
検出器 | Cシリーズ: シリコン・ドリフト・ディテクター |
電源 | 取外し可能な14.4Vリチウムイオン電池、 またはACアダプター: 出力DC18V、3.9A、入力: 100~240VAC、50~60Hz、最大70W |
ディスプレイ | 800 x 480(WVGA)LCDスクリーン、静電容量方式タッチスクリーン、ジェスチャー制御対応 |
動作環境 | 温度: -10℃~33℃※ 湿度: 非結露の相対的湿度10%~90% |
落下試験 | 米国MIL-STD 810-G、1.2m(4フィート)の落下試験合格 |
防塵・防水性能 | Cシリーズ: IP65準拠 |
気圧補正 | 標高や空気密度を自動補正するための気圧センサー内蔵 |
GPS | 内蔵GPS/GLONASS受信機 |
オペレーティング システム |
Linux |
データ保存 | 内蔵4GBメモリー、拡張microSDカードスロット搭載 |
USB | USB2.0対応Aタイプポート(x 2): USBメモリー接続可能 USB2.0対応ミニBタイプポート(x 1): PCへの接続用 |
照準カメラ | フルVGA CMOSカメラ |
パノラマカメラ | 5メガピクセルCMOSカメラ、オートフォーカス・レンズ付き |
※:長時間の連続測定を行う条件下の場合
標準構成品 | 本体、充電器セット(充電台・電源ケーブル・ACアダプタ)、バッテリー、照射口フィルム、USBケーブル、取扱説明書、収納ケース(本体装着済)、USB(8GB)、microSD |
---|
