工業用内視鏡 XL Go+(6.1-8.0m)（日本ベーカーヒューズ）

　特長

　・重量わずか1.73kgの軽量・コンパクト設計
　・プローブ部耐熱温度最大100℃
　・内部メモリ4GB
　・全種類のプローブに温度警告機能を搭載（2段階で警告）
　・ステレオ計測、シャドー計測、比較計測が可能
　・プローブ先端を全方向(360°)に湾曲可能
　・IP55規格に適合の防塵・防滴構造
　・動画/静止画像を内部メモリまたはUSBメモリに保存可能
　・USB 2.0 ポート(2個)、VGAビデオ出力、ヘッドフォン搭載
　・2時間バッテリまたは4時間バッテリ（オプション）の使用が可能
　・外れにくい2段ネジ交換型光学アダプタ
　・持ち運びに便利なハードケース付き
　・画像管理・報告書作成に便利なMDIソフトウェアに対応
　・2重タングステンブレードにより耐久性を向上

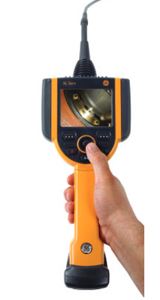

● 片手で持てるコンパクトボディ

　　片手で持てるコンパクトボディ
　　XL Go+は液晶モニタ、操作部およびプローブが一体型の超コンパクト設計です。
　　片手で持てるため、風力タービンや大型熱交換器のような高所での検査、航空機エンジンのような狭所での検査もラクに行えます。
　　どこへでも簡単に持ち運びでき、さまざまな工業用途に対応可能です。
　　画質も輝度の高い高出力LEDを搭載し、小型ながらシャープでクリアな画像が得られます。

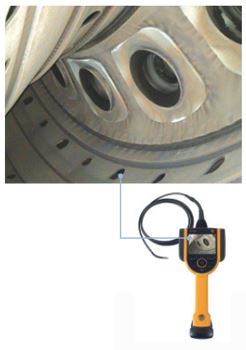

● 明るく鮮明な画像を再現

　　明るく鮮明な画像を再現
　　本体の小型化により画質が落ちる心配はありません。
　　XL Go+は高出力ホワイトLEDランプと液晶モニタにより、高画質を実現し、様々な検査に高度に対応します。
　　液晶モニタは視認性が高く、日光下や暗い場所でも明るく鮮明な画像を映し出します。
　　撮影した静止画・動画は内部フラッシュメモリまたはUSBメモリに保存可能です。


　・XpertSteer™アングル機能
　　プローブ先端の微細な湾曲操作、画面の視認性の向上を実現します。

　・LEDランプ
　　熱発生量と電力消費を抑えます。

　・VGA液晶画面
　　CCDでとらえた画像を高画質に再現します。

　・ユーザーインターフェース
　　5つの操作キーでシンプル操作を実現しています。

　・静止画／動画記録
　　非圧縮BMP、JPG、MPEG形式で保存可能です

　・光学アダプタ
　　検査に適した視野角、観察深度、視野方向の光学アダプタを選択可能です。

　　

● 機能性を強化

　　XL Go+はXpertSuiteを搭載し、画面の明るさと視認性、プローブ先端の湾曲操作、使用環境温度の向上を実現しています。

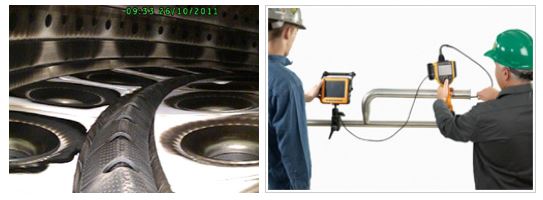

　　新たに専用外部モニタ（XpertVision™外部モニタ/標準構成品）が加わり、検査効率をさらに高めます。



　○XpertSuite

　　

　・XpertLight™照明
　　XL Goに比べ、ランプ光量が約60％アップし、高出力ホワイトLEDランプと液晶モニタにより高画質を提供します。

　・XpertSteer™アングル機能
　　サーボモータの応答性を向上し、プローブ先端のより微細な動作が可能となりました。
　　ジョイスティックの追従性が向上し、見たいものをさらに正確に捉えることができます。

　・XpertBright™液晶モニタ
　　XL Go+本体、外部モニタにはXpertBright LCDを採用し、日光下や暗い場所でも画面が見やすい設計です。高画質を維持しながら最適な診断を実現します。

　・XpertVision™外部モニタ(外部モニタキット・標準構成品)
　　専用外部モニタを接続してXL Go+の画面を映し出すことができます。これにより、複数人での映像観察が可能となります。
　　XpertVision外部モニタは本体画面と同様に防滴構造で、視認性の高さ が特長です。


　○温度警告システム

　　温度警告システム
　　カメラヘッドに内蔵のセンサーが温度を監視し、温度レベルをモニタに表示してXL Go+を高温によるダメージから守ります。


　○挿入部耐熱温度最大100°C

　　XL Go+の挿入部は雰囲気温度100°Cまで使用可能です。


　○データ保存

　　撮影した静止画（JPG/BMP）および動画（MPEG）を、内部フラッシュメモリまたはUSBメモリに保存することができます。

　　

● 耐久性を追求した堅牢ボディ

　　耐久性を追求した堅牢ボディ
　　XL Go+は堅牢設計で、厳しい現場環境でも安心してご使用いただけます。
　　密閉構造が粉塵・水の侵入を防ぎ、衝撃吸収材が衝撃によるダメージからXL Go+を守ります。
　　米国防省が定める規格に応じた各種性能試験を実施しており、あらゆる環境下で安定した性能を発揮します。

　　　


　○性能試験

　　米国防省が定める規格MIL-STD-810F※1
　　506.4 防滴試験
　　510.4 防塵性試験
　　514.4 耐振動性試験
　　516.4 落下試験

　・米国防省が定める規格MIL-STD-461E※2
　　S103放射妨害感受性
　　※1 米国防省規格：環境工学的配慮事項及び試験室試験に関する試験方法規格
　　※2 米国防省規格：サブシステム及び装置の電磁干渉特性制御に関する要求事項

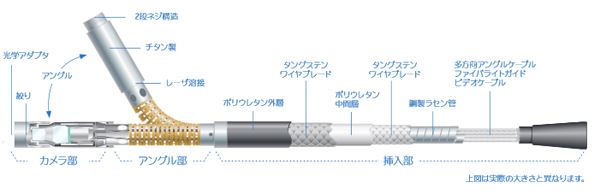

● 360°全方向アングル操作が可能で耐久性の高い挿入部

● 強力なソフトウェアツール

　・強力なソフトウェアツール
　　進化したユーザインターフェース
　　充実の機能を搭載しながらも操作は実にシンプル。わかりやすいメニュー構造で、画面に表示される機能を簡単に選択することができます。
　　文字や音声の入力も簡単です。

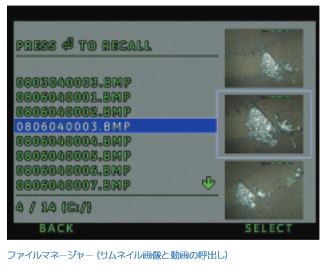

　・ファイルマネージャー
　　簡単操作で保存した画像ファイルの呼出しやフォルダ作成、サムネイル画像のコピーが行えます。画像は内部メモリ、USBメモリに保存可能です。
　　　

　・チップマップ機能
　　プローブ先端の湾曲方向を示すチップマップを画面に表示させることができます。
　　プローブ先端の向きを画面上で確認することができ、観察したい場所を正 確に捉えることができます。

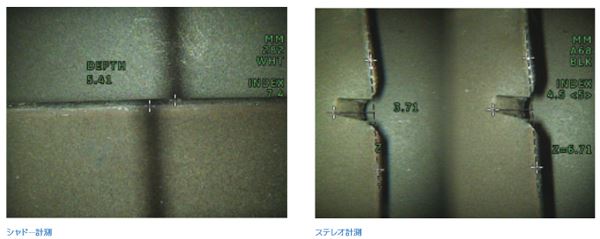

　・充実の計測機能
　　XL Go+はシャドー計測、ステレオ計測、比較計測機能を備え、より詳細な検査を可能にします。
　　カーソルの細かい動きが可能で、ピンポイントで色調反転や拡大ができます。

計測の種類と機能	シャドー計測	ステレオ計測	比較計測
長さ／距離	○	○	○
深度	○	○
ポイントから線	○	○	○
斜め	○
面積	○	○	○
複数点の合計距離	○	○	○
サークルゲージ	○		○
3倍拡大モードによる基準点設定	○	○	○
画像ごとに5種類の計測が可能	○	○	○

　　

仕様

● システム

ハードケース寸法		48.8×38.6×18.5cm
重量	ケース含む	6.50kg
	ケースなし	1.73kg
電源		7.2V, 5100mAhまたは10,200mAhバッテリパック AC: 90-264VAC, 47-63Hz, <1.2Arms @ 90VAC DC: 10.2V +5%/-3%,4.9A
構造		バンパー付ポリカーボネート
本体寸法		9.53×13.34×34.29cm
液晶モニタ		3.7インチVGAカラーLCD、640×480
操作方法		ジョイスティックおよびコントロールボタン方式
音声入力		2.5mmハンドセット／マイク端子
内部メモリ		4GBフラッシュメモリ
データI/Oポート		USB2.02ポート VGAビデオ出力
光量調整		自動／手動
ランプ		ホワイトLED
長時間露光		自動／手動（最大12秒）
ホワイトバランス		出荷時設定／ユーザ設定

● 適合規格

MIL-STD-810F	米国防省が定める規格：環境試験 506.4, 507.4,509.4, 510.4, 511.4, 514.5, 516.5, 521.2
MIL-STD-461E	米国防省が定める規格：サブシステム及び装置の電磁干渉特性制御に関する要求事項 RS103, RE102
欧州規格	Group1, Class A: EN61326-1 UL, IEC, EN CSA-C22.2:61010-1 UN/DOT T1-T8

● カメラ

画像素子	1/6インチカラーSUPER HAD™CCD
画素数	440,000画素
先端部材	チタン

● 外部モニタXpertVision

重量	1.12kg（バッテリ含む）
液晶モニタ	6.4インチVGAカラーLCD
分解能	640×480ピクセル
画面輝度	1100cd/m²
取付け部	75×75mm
バッテリ動作	2時間

● 使用環境

挿入部使用温度	-25°C～100°C＊0°C以下ではアングル部の動作性能が低下することがあります。
システム使用温度	-20°C～46°C＊0°C以下では液晶モニタのウォーミングアップが必要
保管温度	-25°C～60°C
相対湿度	95%以下（結露なきこと）
防水性	挿入チューブ　水深約10.2m（1bar）

● ソフトウェア

オペレーティングシステム	リアルタイム・マルチタスク処理
メニュー操作	ジョイスティックによりドロップダウンメニューで選択
ファイルマネージャー	ファイル／フォルダの作成、名前付け、削除内部フラッシュメモリ(C:\)またはUSBメモリに保存（USBからC:\へのコピー可能）
MDI（オプション）	ポート作成機能（MS Word™）DICONDE準拠
音声データ	PC互換ファイル（.AAC）
画像処理	色調反転、ズーム（5倍デジタル） 画像の保存と呼出
デジタルズーム	連続シームレス（5.0倍）
静止画フォーマット	Bitmap (.BMP)／JPEG (.JPG）
動画フォーマット	MPEG4
文字入力	テキストオーバーレイ方式
注釈付け	テキスト、矢印記号
アングル操作	360°All- Way®方式によるプローブ先端の湾曲、維持、微動、速動、ホーム機能（原点復帰）
ソフトウェアアップデート	USBメモリにより現場でアップデート可能
メニュー表示言語	日本語、英語、スペイン語、フランス語、ドイツ語、イタリア語、ロシア語、ポルトガル語、中国語、韓国語

● 先端部アングル

プローブ長	8.0m
アングル角度（挿入部がまっすぐの状態から）	上下-150°　左右-150°

　構成品

標準構成品	本体（スコープ付）、２時間リチウムイオンバッテリ(本体に差込済)、4時間リチウムイオンバッテリ、バッテリ充電器(ACアダプタ、 ACコード、接地アダプタ)、光学アダプタケース、標準光学アダプタ（直視用）(アダプタケース内)、標準光学アダプタ（側視用） (アダプタケース内)、USBメモリ、ハンドセットホルダ、ハンドセットホルダ取付ベルト、外部モニタ(バッテリ差込済)、モニタ用 充電器(ACアダプタ、ACコード)、VGAビデオケーブル、MDI Inspection Manager(CD-R)、取扱説明書(日本語版、英語版)、クイックマニュアル、収納ケース

※対応OS:Windows7まで
