D1放射収支A D1-009A（ログ電子）

　 特長

• ・簡単に使用でき、サーモパイルをセンサーに使用し放射収支量を電気的信号に変えます。
• ・mV入力の電圧計やデータロガーで簡単に計測できます。

　 用途

• ・農業気象：蒸発発散量の計算、作物被害の予防。
• ・建築物理：熱による影響や熱収支の測定。
• ・道路管理：高速道路の路面状態監視。

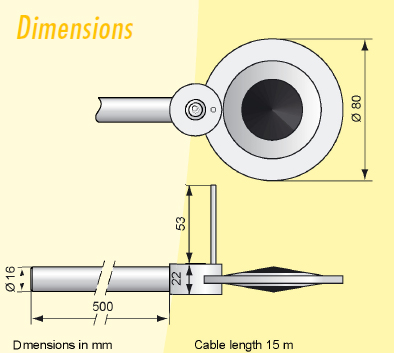

　 寸法図

　 仕様

● センサー NR-LITE

波長範囲	0～100μm
受感部の保護	テフロンコート（ドーム無し）
感度	約10μV/Wm-2
出力範囲	－25～＋25mV
センサー対称誤差	±20％
範囲	－2,000～＋2,000W/m2
応答速度	20秒（1/e）
温度範囲	－30～＋70℃
方位誤差	＜30W/m2（0～60°で1,000W/m2）
ケーブル長さ	10m
サポートアーム	φ16×780mm
寸法	φ16×488mm
重量	250g

● データロガー D1-009A

入力CH数	電圧測定用1CH
対応センサー	電圧入力：±20mV、±50mV、±100mV、±1V出力インピーダンス10KΩ以上
内部ADコンバータ	【分解能】 16BitADコンバータ
測定性能	【電圧入力】 直線性0.1％　温度ドリフト0.2％（±50℃範囲）以内
測定モード	【インターバルごと】 移動平均±電圧、移動平均＋側電圧、移動平均－側電圧（過去10分間） 【インターバル間】 平均±電圧、平均＋側電圧、平均－側電圧 日照時間（秒単位で計測、分単位で記録）
各種設定	パソコン（専用ソフトウェア） または 本体スイッチ
測定間隔	【分】 1、2、5、10、15、20、30、60 【時】 2、4、12、24
データ記録容量	114,688データ以上（4CH、10分インターバル使用時に、約6ヶ月分） 最新と過去6世代分のデータを管理（記録容量の範囲）
データカード回収	コンパクトフラッシュカード（本体カードソケットにカードを挿入することにより、自動回収）
データ転送	RS-232Cシリアルインターフェース（最大38.4Kbps）
表示画面	8桁セグメントLCD表示（数字及びアルファベット表示）
電源	CR-P2（カメラ用リチウム電池　6V）×2本※非常時は1本でも動作可、2本使用推奨
センサー接続方法	防水コネクタ接続
使用環境	－20～＋70℃（結露しないこと）
ケース	ポリカーボネイト防滴ケース
重量	2㎏以内（装備重量）
波長範囲	0～100μm
寸法	245（W）×164（H）×79（D）mm

　 構成品

標準構成品	ロガー本体(D1-009A)、CFカード、カードリーダー、放射収支センサー(NR-LITE)、固定ネジ一式、アース線、収納ケース、取扱説明書
