天気計 PWD22+ロガー TAMAPod S-PW（ヴァイサラ）

　 特長

• 視程減少時の要因を明示
• 降水タイプ判別
• 降水強度検知
• 降水量/降雪量算出

●一般気象、航空気象への適用
PWD22は天気の判別機能に加えて、視程測定範囲が10mから20000mです。この視程測定範囲は一般の気象観測や航空気象観測に対応します。また、非常に消費電力が小さいため、特に低電力の自動気象ステーション用にお勧めです。雪やみぞれのように凍結した降水を分類して検知できるPWD22は、道路交通や航空運行の安全確保のために、天候悪化時には迅速な警報発令を可能にします。PWD22はヴァイサラRAINCAP（レインキャップ）感雨センサを2個備えており、弱い霧雨まで検知できます。また航空気象用システムで採用されているWMOのMETARコード様式で天気をレポートできるため、システムへの組み込みが容易です。

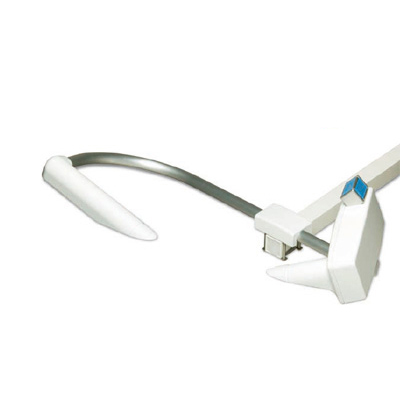

●設置、取り付け
PWD20は長さ70cm程のアームにすべてのセンサが搭載されています。各部分がそれぞれコンパクトに出来ており、トータルでも非常に軽量な造りになっています。電源や信号ラインは接続が容易なコネクターになっています。一般的なサイズのポールやマストに様々な形で取り付けることができます。

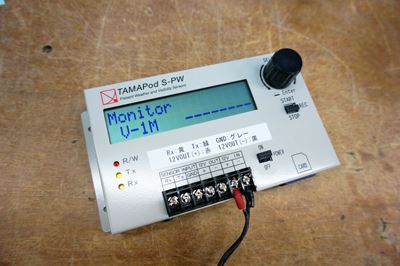

●ロガーTAMAPod S-PW

手のひらサイズで簡単操作＆小型軽量な記録計

　 仕様

●本体

天気分類		降水タイプ7種類（雨、氷雨、霧雨、霧氷雨、みぞれ、雪、雹）、霧、ミスト、靄（煙性、砂性）、晴れ
レポート様式		WMO4680（SYNOP）コード表、WMO4678（METAR）コード、WMOコード表4680より49コード、NWSコード表
降水測定	測定項目	降水強度、降水量、降雪量
	検出感度	10分以内に0.05mm/h
測定方法		前方散乱方式
測定範囲		10～20,000m
測定範囲精度		10～10,000mにおいて±10％ 10,000～20,000mにおいて±15％
使用温度範囲		-40～+55℃
使用湿度範囲		0～100%RH
電源		12～50VDC
ヒーターオプション用別電源		24VDC/VAC
消費電力		6W
オプション消費電力		ヒーター：65W、PWL111：2W
シリアル出力		RS232C、RS485
アナログ出力		0～1mA、4～20mA
寸法		43.2（W）×69.5（L）×22.2（H）cm
質量		3kg

●ロガー TAMAPod S-PW

記録インターバル	1,2,3,4,5,6,10,12,15,20,30秒
	1,2,3,4,5,6,10,12,15,20,30,60分
インターフェイス	USB(miniBコネクタ)
データ記録	CFカード、CSVファイル形式
ファイルシステム	FAT16
適合カード	2Gbyte以下
通信速度	19200BPS
データ長	8Bit
パリティ	なし
ストップ	1Bit
受信データ	データメッセージ
電源	DC9V～DC35V
消費電力 DC12V時	待機タイキ時 10mA 通信時 90mA カード書込コ時 150mA
外形	230×83×35mm ただし突起物は除く
信号	内容
Rx	センサのRx信号
Tx	センサのTx信号
GND	シグナルグランド
NC	未使用
GND	電源グランド（シグナルGNDと絶縁してください）
DC12V	電源入力

　 構成品

標準構成品	現在天気計センサー(ボルト・スプリングワッシャー×4 プレート×1付き)、センサーケーブル（ケーブル長7ｍ）、センサー取付けプレート一式(プレート2種類)、ボルト・ワッシャー・スプリングワッシャー一式(ボルト（長）×4、ボルト（短）×4、ワッシャー×4、スプリングワッシャー×8)、ロガー(ACアダプター付)、SDカード(本体内蔵)、カードリーダー、取扱説明書(センサー用、ロガー用)
