クリーンルーム用超音波風速計 WA-790（ソニック）

クリーンルーム用超音波風速計 WA-790（ソニック）：風向風速計：気象観測機器

クリーンルーム内の様々な気流変化を的確に測定。
室内・機内の気流監視を実現。気流を数値化して記録が出来ます！

WA-790は、小型・軽量のため測定位置への移動や設置が容易であり、クリーンルーム内の装置等による気流の乱れや、狭 い装置内の気流の変化をも正確に測定します。
今まで見過ごしてたポイント、気になっても測定できなかったポイントの気流を可視化し、その実態把握に貢献します。
機種名 クリーンルーム用超音波風速計
型番 WA-790
メーカー名 ソニック
お見積り請求はこちらお問い合わせはこちら

特 長

　 特長

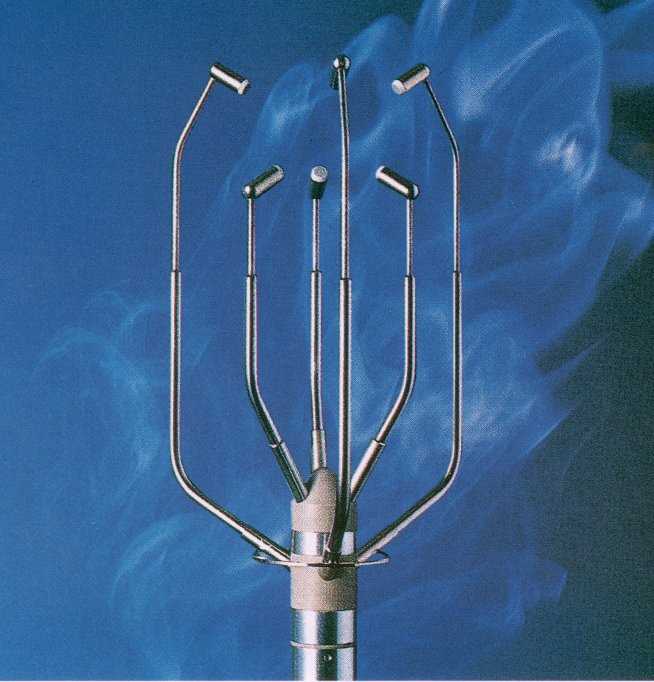

クリーンルーム用超音波風速計 WA-790
  • DSP 高速演算処理装置）を採用した新デジタル処理により信頼性の高いデータ取得が可能
  • 従来の接続箱と本体を一体化したコンパクト設計
    （取付金具(標準構成品)を使用することで、三脚へ固定が可能）
  • 使用環境に合わせプローブケーブルを5mへ延長（従来：3m）
  • 稼動部が無いため、微風(約0m/s)から過渡的な変化に追従した測定が可能
  • 超音波方式のため、温度変化による校正が不要
  • 標準構成品の気流監視ソフトによりデータ収録、再現表示、空間イメージ表示が可能

用 途

　 用途

室内・機内の気流監視を実現

  • クリーンルームに
  • 液晶パネルやLEDの製造ラインに
  • 住環境や冷蔵庫内監視に(微風･高精度)

気 流監視ソ

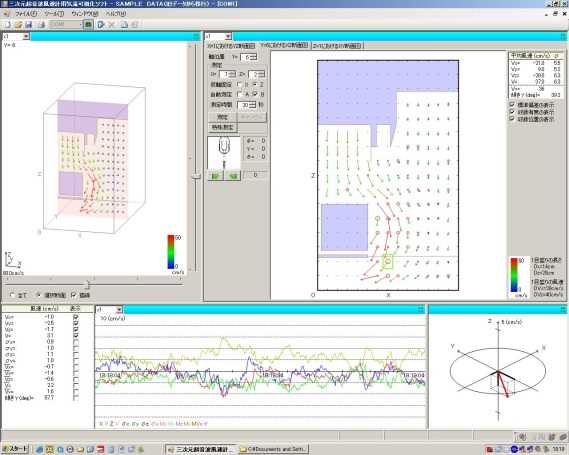

　 気流監視ソフト(標準構成品)

フ ト（標準構成品）

データ収録、再現表示、空間イメージ表示が可能

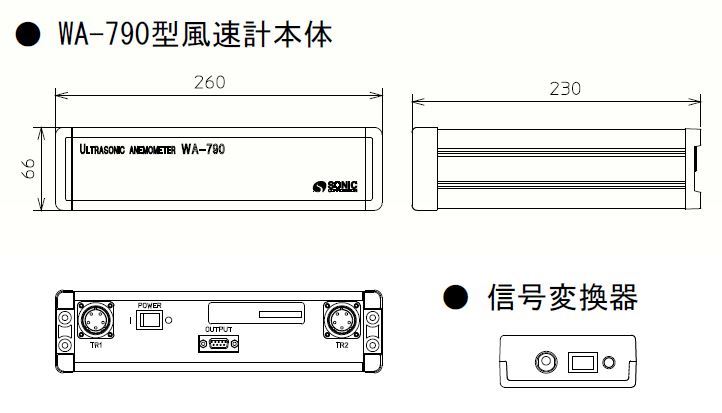

寸法図
  • 室内各点の平均風速・標準偏差の画面表示、収録
  • 風速ベクトルの室内分布図描画（二次元断面図、斜視図）
  • 風速の経時変化をペンプロッター方式で画面に表示。また瞬時値収録し再生が可能
  • 風の向きと大きさをリアルタイムに矢印で三次元的に表示。また三次元表示の動画保存が可能
  • 「風速ベクトルの室内分布図」中の、室内の物体（机､吹き出し口等）描画作成

※ パソコン動作環境：Windows XP/7(32bit/64bit) 通信：USBポート

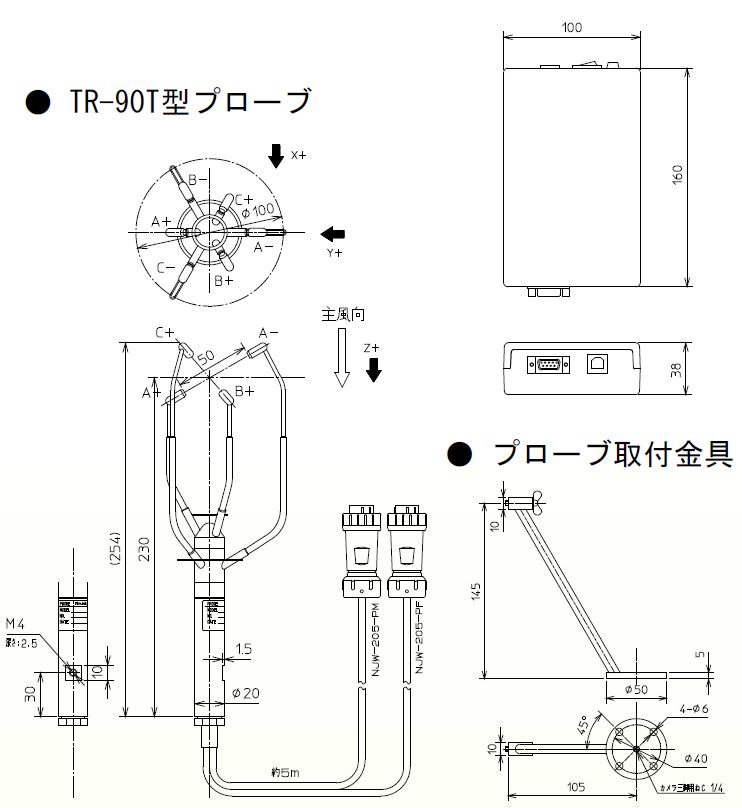

寸 法図

　 寸法図

寸法図
寸法図

仕 様

　 仕様

測定方式 時分割送受切替型超音波パルス方式
演算方式 超音波伝播時間逆数差演算方式
測定項目 測定成分（A、B、C）
測定レンジ 0～10m/s
精度 ± (読み値の2%＋0.02m/s)
主風向に対してゼロ調整後
出力分解能 0.005m/s (風速)
演算周期（測定繰返し） 10 回/秒
デジタル出力 出力形式 RS- 422（信号変換器にてUSB変換）
通信速度 9600bps
転送レート 10 回毎秒
データ形式 ASCII 6バイト/測定成分
出力データ A､B､C
使用環境 本体、プローブ / -20～+40℃ 20～80%RH
信号変換器 / 0～+40℃ 20～80%RH

※いずれの機器も結露のないこと
※ヘッド部に水滴、氷結、障害物等が無いこと
電源 AC100V～240±10% 約15VA(本体:DC12V)

構 成品

　 構成品

標準構成品 本体（WA-790型）、信号変換器（USC-70）、ACアダプタ（ACADP-70）、プローブ（TR-90T、取付け治具付）、 接続ケーブル（JCW-91-20(20m)）、気流監視ソフト（CD-R）、USBケーブル（A-B）、三脚セット(台車、カメラ 三脚､延長ポール、ボールジョインヘッド、レバー、クランプ、Lアングル（ネジ×4））、収納ケース、取扱説明書
