脱着型サーモグラフィ F50B-BAS（日本アビオニクス)

　特長

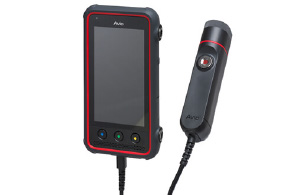

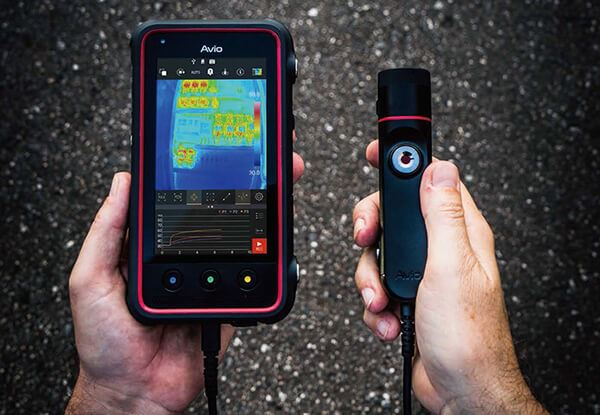

脱着型のカメラヘッドとコントローラにより、多彩な計測スタイルが可能に

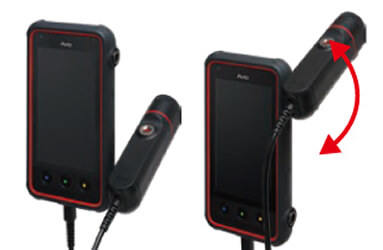

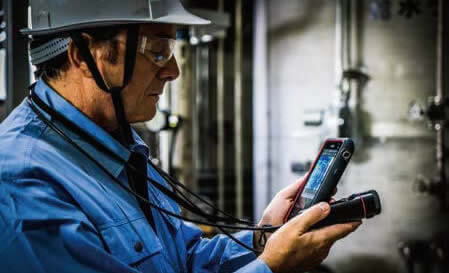

　カメラヘッドとコントローラが回転・分離できるため、全方位で安全かつ楽な作業姿勢で、これまで困難だった計測が簡単に行えます。

　　

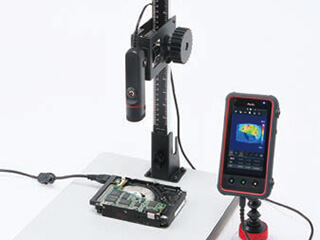

自由な脱着スタイル

自由な撮影スタイル

ピント合わせが不要な広角レンズで、効率的な撮影が可能

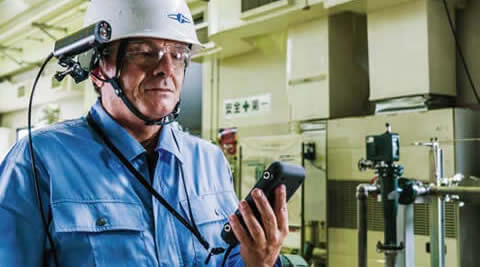

　カメラヘッドは広角70°で、配管や設備の裏側などを広範囲に映し出すことが可能です。
　ピント合わせが不要なフォーカスフリーで、作業に慣れていない方でも効率的な撮影が可能です。

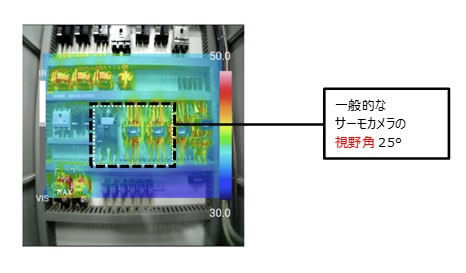

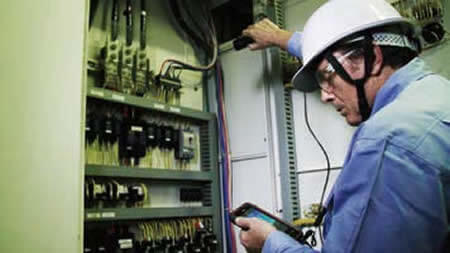

• ・70°の広角レンズなら、狭い通路でも配電盤の全体像をワンショットの撮影で確認・記録することが可能
• ・撮影者の手から50m先のビルまでピントがずれないので、フォーカスの調整は不要

耐環境温度性能70℃^※のカメラヘッドにより、高温環境内での計測が可能

　カメラヘッドは「70℃」の耐熱設計のため、従来機種では困難だった恒温槽内での計測が可能です。

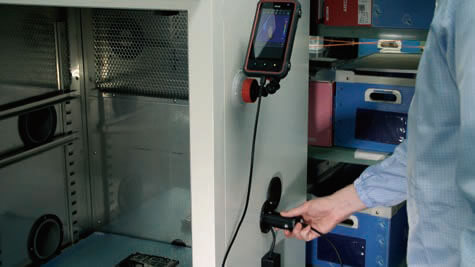

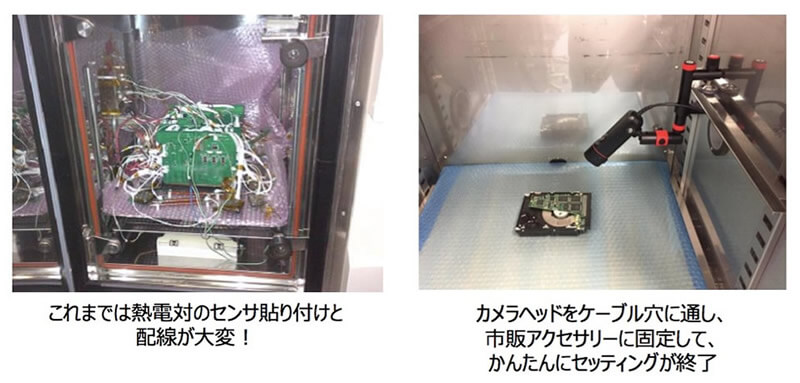

　カメラヘッドを恒温槽の中に入れて、外からコントローラで簡単に操作できます。

　※60℃を超える高温環境下でカメラヘッドを使用する場合、可視カメラは高温保護機能によりOFFされ、画像は表示・保存されません。

タッチパネルによって、直感的な操作が可能

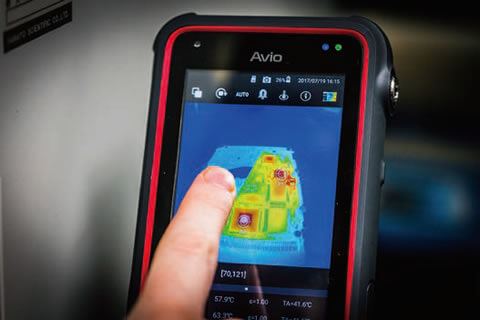

　温度スケール設定、ポイント移動、ズーム表示、可視合成の調整などを、スマートフォン感覚のタッチパネル操作
　で行うことができます。

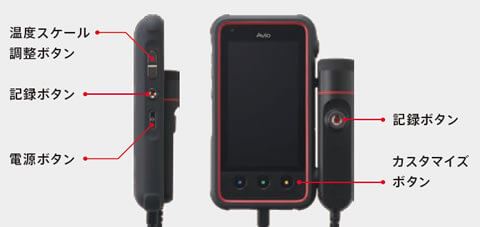

手袋をしていても操作しやすいハードウェアキー

　温度スケールの設定や画像記録など頻度の高い操作は、ハードウェアキーでも行うこと
　ができ、手袋をしたままでも快適な測定が可能です。

　機能

温度スケールの設定を効率化する「オートポイント」

　温度スケールの設定・調整は、サーモグラフィ操作において初心者が最も苦労する操作でした。
　新機能 「オートポイント」機能は、タッチ操作で温度スケールの上限・ 下限となるポイントを指定することで、誰でも簡単に温度スケールの調整が行えます。
　また、温度変化に応じてスケールの上限値だけを自動で調整する「オートマキシマム」機能も搭載しています。

屋外でもオートスケール^※が最適に動作「スカイオフ」

　しきい値以上/以下の温度値を無視して、オートスケールの上限・下限値を決めることができます。

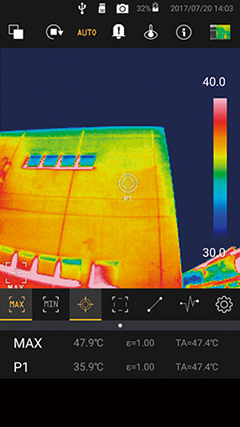

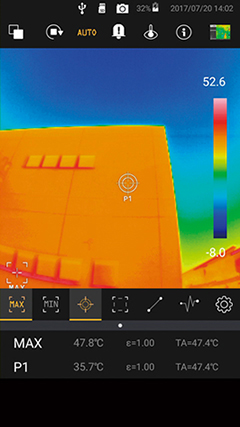

　例えば、「5℃以下を無視する」という設定をすると、空や雲を無視して温度スケールを設定することができます。
　屋外での温度スケール設定では、空や雲の温度に自動設定が引っ張られてしまい、正確な計測ができないことが課題となっています。
　「スカイオフ」機能がこの課題を解決します。

　※オートスケール：上限値・下限値を同時に最適化する機能（従来機種）

90°単位で画像の向きを回転できる「画像回転」

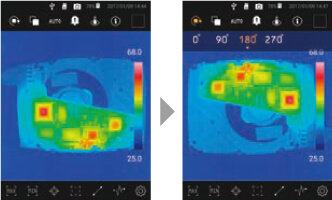

　さまざまなアングルで測定できるからこそ、カメラの向きによって回転してしまう画像の向きをすぐに修正できる、90°ごとの「画像回転」機能を搭載しました。

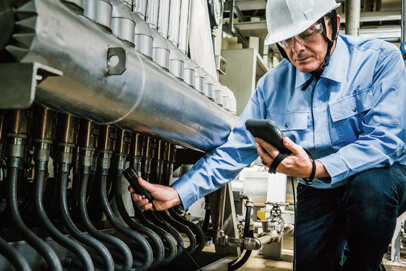

　 配管の裏や狭い場所にカメラを回り込ませて測定するときは、無理な体勢をとることなく、画面を回転させて確認しながら正確に測ることができます。

視認性を上げる「可視画像合成表示」

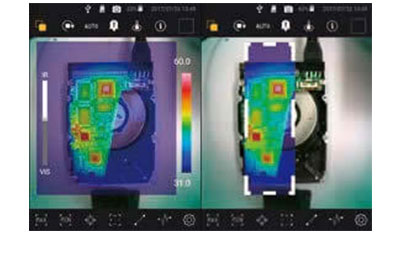

スライドゲージで熱画像と可視画像の透過合成比率を調整することや、着目したい箇所のみ熱画像の合成範囲を自在にトリミングすることが可能です。

多彩な「アラーム」

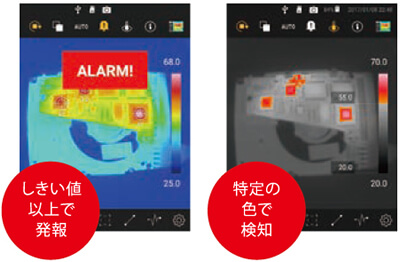

温度がしきい値を超えると、音声とメッセージでお知らせします。さらに、特定の温度範囲を強調表示する色アラームも搭載しています。

　よくある質問

リアルタイム転送は可能ですか？

Answer!

いいえ。オンライン仕様ではないため、リアルタイム転送はできません。

動画はとれますか？

Answer!

いいえ。動画はとれません。

　仕様

基本性能	測定視野角  ※1		70°×70°
	空間分解能		5.3mrad
	測定距離範囲		10cm～∞ ※2
	フォーカス		フォーカスフリー
	検出器		2次元非冷却センサ（マイクロボロメータ）
	測定波長		8～14μm
	記録画素数		240×240画素
	フレームレート		7.5Hz
	測定温度範囲		-20℃～350℃ ※3
	温度分解能		0.05℃ at 30℃
	温度精度		±2℃ or ±2％（指示値） ※4
画像表示	オート機能		オートスケール/オートMAX/オートポイント
	カラーパレット		7種類（オリーブ、レインボー、アイリス、輝度カラー、ホットアイアン、ホットホワイト、ホットブラック）
	階調表示		256／128／64／16階調
	可視画像表示		CMOS　51万画素（720×720）
	可視画像合成		並列、FUSION（透過合成可能）、ピクチャインピクチャ（透過合成可能）
	可視画像合成表示		ピクチャインピクチャ（任意トリミング可能）、ブレンディング（透過率可変合成、サイズ・位置調整可能）
	表示機能		1～4倍連続デジタルズーム（熱画像・可視画像・合成表示）
計測機能	アラーム機能		アラーム表示、アラーム音、色アラーム(ISO）、アラーム記録
	温度補正機能		放射率補正（画像全体、多点）、環境・背景温度補正、放射率テーブル機能
	ポイント温度測定		可動点ｘ5、温度サーチ（最高ｘ1、最低ｘ1）
記録・出力	記録媒体		SDカード、SDHC対応
	データ形式		静止画：温度データ付 JPEG、14bit（可視画像同時記録）
	データ記録		静止画（温度データ付 JPEG、14bit）、可視画像同時記録
	データ記録	音声メモ	30秒間
		テキストメモ	最大128文字
	外部インターフェース	USB2.0	USB2.0（MTP)
その他	表示装置		4.8型HD（720ｘ1280）　タッチパネル(静電容量式)
	撮影補助機能		LEDライト（カメラ部に搭載）
	耐環境性	動作環境温度／湿度	カメラヘッド ：　-20℃～70℃、90％RH（結露しないこと）※5 コントローラ ：　-20℃～50℃、90％RH（結露しないこと）
		保存温度／湿度	カメラヘッド ：　-40℃～60℃、90％RH（結露しないこと） コントローラ ：　-40℃～60℃、90％RH（結露しないこと）
		振動、衝撃	１ｍ落下、29.4m/s2（3G）、 294m/s2（30G）
		防塵・防沫構造	保護等級　IP64相当
		EMC	CE適合規格（クラスA）
	電源	バッテリパック	リチウムイオンバッテリ（コントローラに内蔵）、駆動時間：約4.0時間　（省電力モード併用）
		ACアダプタ	AC100V～240V、50/60Hz（USB給電式、micro B コネクタ）
	外形寸法		カメラヘッド ：　約30mm×40mm×130mm（突起部、ケーブル含まず） コントローラ ：　約169mm（H）×92mm（W）×24.5mm（D）（突起部、ケーブル含まず）
	質量		カメラヘッド ：　約100g コントローラ ：　約400g　※バッテリ内蔵、ケーブル含まず

　 ※1 公差：±5％
　※2 温度精度の保証範囲は30cm～∞
　※3 カメラヘッドの動作環境温度：15℃以上の場合（15℃未満の場合：-20℃～300℃）
　※4 カメラヘッドの動作環境温度：0～40℃の場合　（それ以外：±4℃または±4％）
　※5 60℃を超える高温環境下でカメラヘッドを使用する場合、可視カメラは高温保護機能によりOFFされ、画像は表示・保存されません。

　構成品

標準構成品	本体(コントローラ・カメラ)、マイクロSDカード、マイクロSDアダプタ、ACアダプタ、充電用ケーブル、通信用ケーブル、CD-ROM（本体マニュアル、ソフト用ドライバ）、取扱説明書（本体用、簡易マニュアル）、収納ケース
