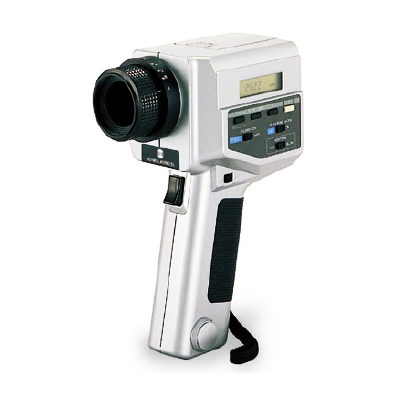

実際の測定領域とファインダ内の測定領域とのズレがない一眼レフ方式測定角度1/3°のスポット測定用輝度計です。ファインダー内に測定結果を表示するので、能率的に測定作業を行えます。光器や蛍光灯など、ライトの明るさ測定にご利用ください。 |
||||||
|
||||||

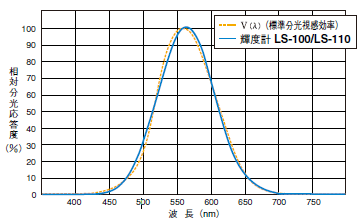

輝度計受光部の相対分光応答度特性は、人間の目の感度である標準分光視感効率V（λ）（左図黄
色点線）に一致することが理想です。 輝度計受光部の相対分光応答度特性は、左図青色の線の様
になっており、JIS一般形AA級の特性を持っています。
輝度計の性能で重要なことは、測定角で決められている測定領域以外からの有害光の量をいかに小さくするかです。
本器は、フレアファクタが1.5％以下になるように、設計されていますので、通常では測定領域外の一部に非常に明るい輝度の部分が
あっても、ほとんど無視できます。 グラフは、本器を使用したとき、測定領域外からどのような影響を受けるかを示したものです。
例えば極小な高輝度点が測定領域内のA点から測定領域外のB点へ移動した場合、B点での測定指示値がA点での指示値100％に対して
0.1％以下になることを示しています。
| 形式 | スポットタイプ一眼レフ方式デジタル輝度計 | |
|---|---|---|
| 測定角 | 1/3° | |
| 光学系 | f＝85mmF2.8 | |
| ファインダ視野 | 9°（ファインダ視度調整付き） | |
| 測定距離（測定面積）本体基準位置マークより | ∞～1014mm（∞～φ4.8mm） | |
| クローズアップレンズ使用時 | No.153：1210～623mm（φ6.3～φ2.7mm） No.135：615～447mm（φ2.9～φ1.8mm） No.122：368～323mm（φ1.5～φ1.1mm） No.110：205～203mm（φ0.5～φ0.4mm） |
|
| 受光素子 | シリコンフォトセル | |
| 分光応答度 | 標準分光視感効率（Vλ）からの外れfs：8％以内 | |
| 応答時間 | FAST：表示約0.8～1.0秒、サンプリング時間0.1秒 SLOW：表示約1.4～1.6秒、サンプリング時間0.4秒 |
|
| 輝度単位 | cd/m2 | |
| 測定輝度範囲 | FAST：0.01～999900cd/m2 SLOW：0.01～ 499900cd/m2 |
|
| 測定確度 | 10.00cd/m2 以上：指示値の±2％±1digit. 0.01～9.99cd/m2：指示値の±2％±2digit.（A光源、＋20～＋30℃の雰囲気中） |
|
| 繰り返し精度 | 10.00cd/m2 以上：指示値の±0.2％±1digit 0.01～9.99cd/m2.：指示値の±0.2％±2digit（A光源） |
|
| 温度誤差 | 指示値の±3％±1digit（0～＋40℃、20℃基準） | |
| 校正モード | コニカミノルタ／任意基準 切り替え式 任意校正基準入力：1チャンネル、数値入力 色補正係数入力：1チャンネル、数値入力（0.001～9.999） |
|
| 輝度比率モード | 1チャンネル、測定値または数値入力 | |
| 測定機能 | 輝度瞬時値測定、輝度ピーク値測定、輝度比率（％）測定 | |

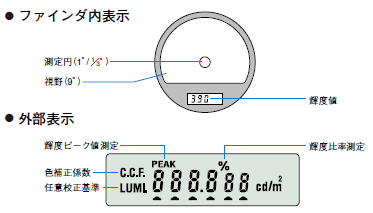

| 表示 | 外部表示：LCD有効桁数4桁 ファインダ内表示：LED照明付LCD有効桁数4桁 |
|
| デジタル信号入出力 | RS-232C準拠 データ転送速度4,800BPS |
|
| 外部操作 | デジタル出力端子より制御可能 | |
| 電源 | 9V積層乾電池（JIS 6F22）1個 | |
| 消費電流 | ファインダ内表示点灯時 平均16mA（ただし測定ボタンON） ファインダ内表示消灯時 平均6mA（ただし電源スイッチON） |
|
| 使用温湿度範囲 | 0～40℃、相対湿度85％以下（35℃のとき）／結露しないこと | |
| 保管温湿度範囲 | －20～55℃、相対湿度85％以下（35℃のとき）／結露しないこと | |
| 寸法 | 79（W）×208（H）×150（D）mm | |
| 重量 | 850g（電池別） | |
| 標準構成品 | 本体、レンズキャップ、アイピースキャップ、接眼NDフィルター、収納ケース、取扱説明書 |
|---|
| オプション | カメラ三脚 CM |
|---|
