産業用超音波カメラ ii900(フルーク)
超音波でエアー漏れを検知!
効率よく漏れ箇所を特定し、時間短縮・省エネにつなげる超音波カメラです。
多数のマイクを備えているので検出精度が優れており、その場で漏れ箇所を判定できます。
周波数を可変できるので、遠い場所からの測定でも正確に検出できます。
|
機種名 |
産業用超音波カメラ |
型番 |
ii900 |
メーカー名 |
フルーク |
|
|
特長
エアー漏れは約40kHzの超音波を発生しており、その事実を活用し、エアー漏れをii900で可視化できます。
- 漏れ検出時間を短縮
- 騒音のある生産施設向けに特別設計されており、使い方が簡単
- フレームレートが約12回/秒で画像がスムーズで見やすい
- 周波数を可変し、遠い場所からでの測定が可能
- 画像を保存して、レポート作成用にエクスポート可能
- 動画撮影も可能
画像

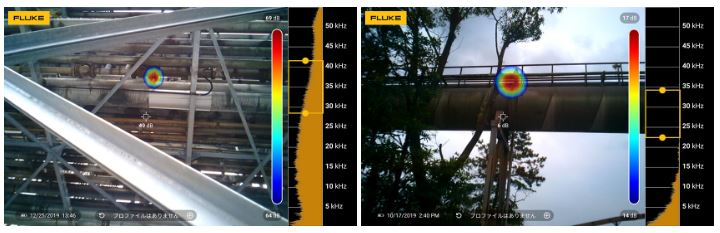

ある産業環境を産業用超音波カメラ ii900 で撮影した画像です。
画像説明
見えないものを見える化する超音波カメラ
使い方
使用場所例
仕様
一般仕様
標準パレット |
3:グレースケール、アイアンボウ、ブルーレッド |
作動温度 |
0 °C ~ 40 °C |
保管温度 |
-20 °C ~ 70 °C |
相対湿度 |
10 % ~ 95 % (結露なきこと) |
寸法 (高さ x 幅 x 長さ) |
186 mm x 322 mm x 68 mm |
重量 (バッテリーを含む) |
1.7 kg |
本体定格 |
IP40 保護定格適合、1 mm 以上の粒子と水滴から保護 |
センサー・ヘッド定格 |
IP51 |
音響測定
測定レンジ |
2 kHz 時 29.7 dB ~ 120 dB SPL、
19 kHz 時 16 dB ~ 106.3 dB SPL (± 1 dB)、
52 kHz 時 21.4 dB ~ 117 dB SPL (± 1 dB) |
自動最大/最小 dB ゲイン |
自動または手動を選択可能 |
周波数帯の選択 |
ユーザーのプリセットまたは手動入力により選択可能 |
内蔵デジタル・カメラ (可視光線)
視野 (FOV) |
65 ° ±5° |
焦点 |
固定レンズ |
ディスプレイ(7 インチ LCD (バックライト付き)、太陽光下でも判読可能)
分解能 |
1280 x 800 (1,024,000 ピクセル) |
タッチスクリーン |
容量式 |
音響画像 |
あり、SoundMap™画像※ |
※SoundMap™は、音響アレイによりノイズ発生源を視覚的に示したマップです。
センサー
マイクの数 |
64 個 |
周波数帯域 |
2 kHz ~ 52 kHz |
音圧感度 |
最大10mにより689.7kPa時に0.005cfmの漏れを検出
(7bar時に2.5cm3秒の漏れを検出) |
作動距離範囲 |
0.5 ~ 50m未満 |
視野 |
65 °±5° |
最小フレーム・レート |
12.5 FPS |
画像の保存先
保存容量 |
内蔵メモリー、画像 999 ファイルまたは動画 20 ファイルを保存可能 |
画像フォーマット |
JPG または PNG (可視画像と SoundMap™ を合成) |
動画フォーマット |
MP4 (可視画像と SoundMap™ を合成) |
動画の長さ |
30 秒 |
デジタル・エクスポート |
USB-C のデータ転送 |
電池
バッテリー |
充電可能なリチウム・イオン電池、Fluke BP291 |
バッテリー寿命 |
6時間 |
バッテリー充電時間 |
3 時間 |
バッテリー充電システム |
外付けデュアルベイ充電器、EDBD 290 |
安全性
安全に関する一般情報 |
IEC 61010-1 |
電磁両立性 (EMC) 国際規格 |
IEC 61326-1: ポータブル用機器の電磁環境 IEC 61326-2-2
CISPR 11: グループ 1、クラス A |
構成品
標準構成品 |
イメージャー(本体)、カバー(本体に装着済)、バッテリー×2、充電器セット、USBケーブル、取扱説明書(ii900ユーザーズマニュアル)、取扱説明書(LeakQクイック操作ガイド)、収納ケース |
