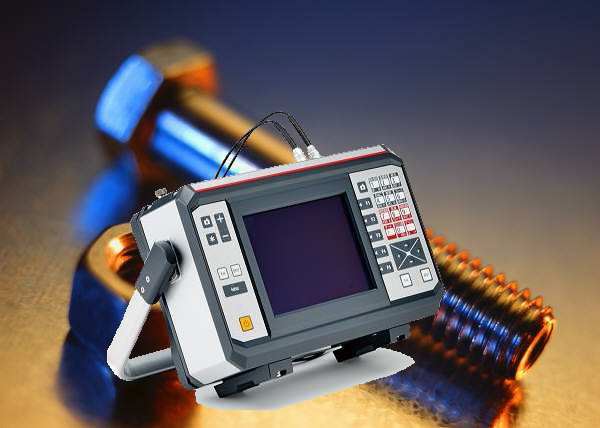

超音波ボルト軸力計 UI-27AF(菱電湘南エレクトロニクス)

橋梁構造物などのボルト軸力計測、軸力計単体での長時間の軸力管理に。

 超音波により、高精度でボルト軸力を測定します。90,000本のボルト軸力測定データを保存可能。また、PCソフトと の連携により軸力経時変化の管理が可能です。外部インターフェイスの搭載により、軸力値のアナログ出力/デジタル出力が可能 に。各種評価や締結装置の制御に使用できます。

機種名 超音波ボルト軸力計
型番 UI-27AF
メーカー名 菱電湘南エレクトロニクス


特 長

 特長

超音波ボルト軸力計 UI-27AF 特長

・温度計測機能を内蔵しています。
・計測性能の校正、点検機能を搭載しています。
・軸力定数などの演算機能を搭載しています。
・軸力計のみで測定に必要なパラメータを算出することができます。

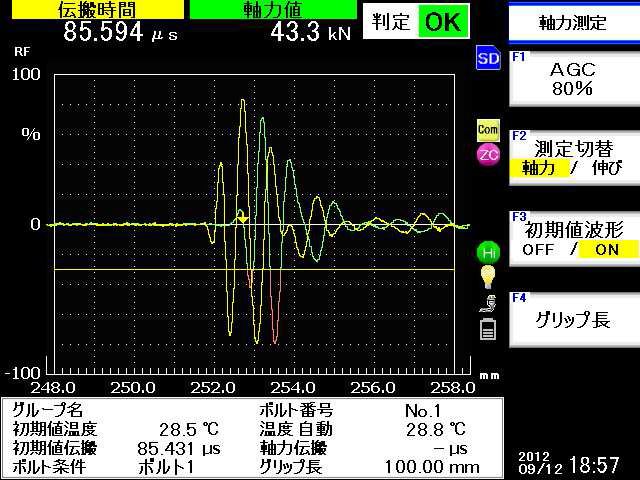

・測定時の超音波エコー波形の表示や測定位置の矢印表示など信頼性の高い計測ができます。
・締付前後の軸力計測データの一括管理や蓄積機能により、軸力計単体での長期間の軸力管理ができます。

オ プション

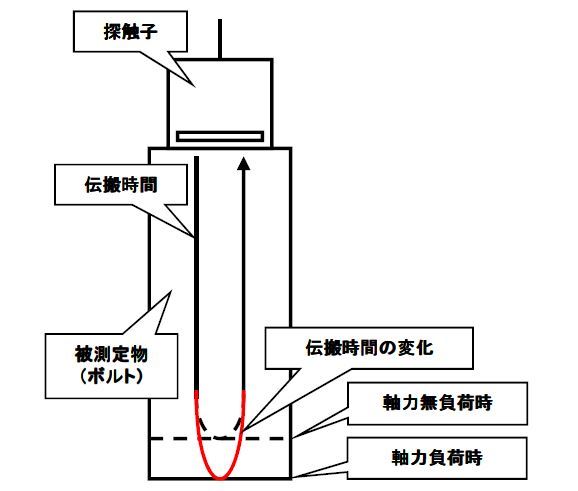

 超音波ボルト軸力計の測定原理

 ボルトを締結するとボルトが伸び、戻ろうとする力、軸力が発生します。超音波軸力計ではボルトの伸びを伝搬時間として計測します。ボルトに印 加される軸力と伝搬時間の変化から相関を求めることによって定数を導き出します。
あとは伝搬時間変化量からボルトに印加された軸力を算出します。

超音波ボルト軸力計 UI-27AF 超音波ボルト軸力計の測定原理

- カメラヘッドにゾンデ発信器を内蔵しているので埋設配管探査も可能!


 高精度な軸力の測定が迅速・簡単に可能

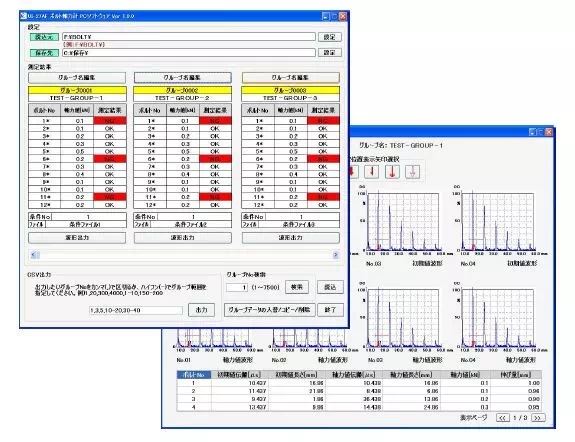

 付属のSDカード内に最大50条件、測定データはボルト90,000本分が保存できます。測定データはPCソフトで閲覧、編集が可能でデータの管 理、報告書の作成等に利用できます。SDカードのデータをコピーすることにより同一条件、初期値を複数の軸力計でシェアすることが可能です。


超音波ボルト軸力計 UI-27AF 超音波ボルト軸力計の測定原理





 仕様


記録可能ボルト本数 90,000本
登 録可能ボルト条件数 50 条件(SD1枚あたり)
内 蔵温度計測ユニット 熱 電対
周 波数 0.25,0.5,1,2,3,4,5,15,20,25MHz
バッ テリ駆動時間 約 6時間
質 量 約 3.5kg(バッテリ1本含む)
外 径寸法 286(W)×180(H)×110(D)



 構成品

標 準構成品 本 体、Li-ion二次電池(UI03-LB78)、ACアダプタセット(SPU63-106)、SDメモリーカード、超音波探触子、 マグネットリング、センサーケーブル(LMD-2)、温度センサー(UI27AF-T1)、出力端子台(UI27AF-O1)、出力 端子台接続ケーブル(4025)、キャリングケース(UI27AF-DC)、取扱説明書(UI-27取扱説明書、UI-27AF取扱 説明書、UI-27AF簡易取説、熱電対使用時の注意)
