3Dレーザースキャナー BLK360（ライカジオシステムズ）

世界最小最軽量の３Dスキャナー。
全天球カメラ及びサーマルカメラ搭載！屋内測量に最適。

G1は直径100mm、高さ165mm、重さわずか1kgのスキャニングシステム。FLIRの赤外線カメラまで標準搭載。
さらに小型のG2タイプもレンタル開始！！

お問い合わせの際はどちらかお選びください

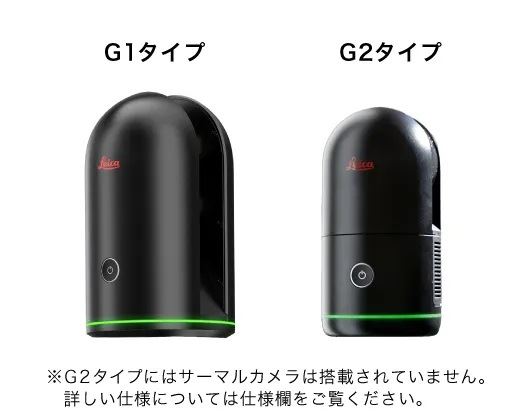

●G1タイプ（サーマルカメラ搭載）
●G2タイプ（サーマルカメラ無し）
機種名 3Dレーザースキャナー
型番 BLK360
メーカー名 ライカジオシステムズ
お見積り請求はこちらお問い合わせはこちら

　特長


  • 簡単操作
  • 本体のボタンを押すだけで即座にスキャニングを開始します。誰にでも扱える設計です。
  • ポータブル
  • BLK360は世界で一番小さく、軽いスキャニングシステムです。G1の重さはわずか1Kg。持ち運びも容易です。
  • 完全ワイヤレス
  • BLK360のデータはWiFiで転送されるほか、電源も充電式リチウムイオンバッテリーを使っています。
  • G2はUSBデータ転送可能。
  • 高生産性
  • G1はHDR画像、サーマル画像、点群データの取得、iPad Proへのストリーミングまでをわずか３分で行います。
  • G2は球面LDR画像とフルドームスキャン(50mm＠10m)の取得を20秒未満で実施します。(自動チルト計測 ON)
〇BLK360の優れた機能

HDRイメージング(G1タイプ)

3カメラ 15MP システム / LED フラッシュ搭載 （G1タイプのみ）

サーマルイメージング(G1タイプ)

サーマルカメラを標準搭載（G1タイプのみ）

スキャニング

  • 最大測定可能距離 60m／360,000 点・秒(G1タイプ)
  • 最大測定可能距離45m 最大680,000点/秒(G2タイプ)
  • クラス１ 不可視レーザー使用

その他機能

  • ケーブル接続不要 (ケーブル接続時に比べ、取り込み速度は落ちます)
  • 約 40 スキャン取得可能なバッテリー (G1タイプ)
  • 最大70セットアップのスキャン取得可能なバッテリー(G2タイプ)
  • 約 100 スキャン以上内部メモリに保存可能
  • 最大1,500セットアップを内部メモリに保存することができます。(G2タイプ)
　　　　　　　　　　　　

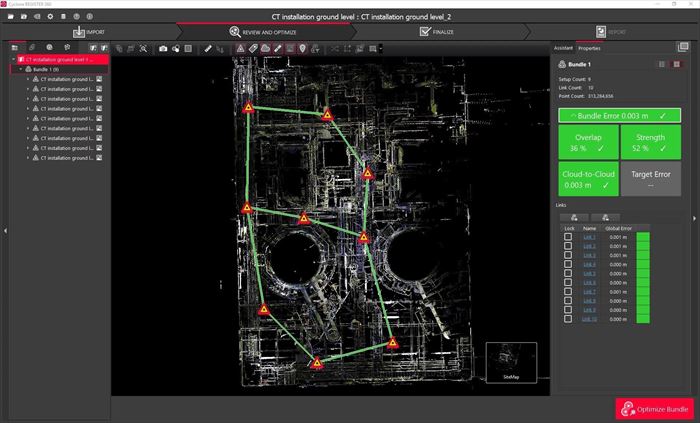

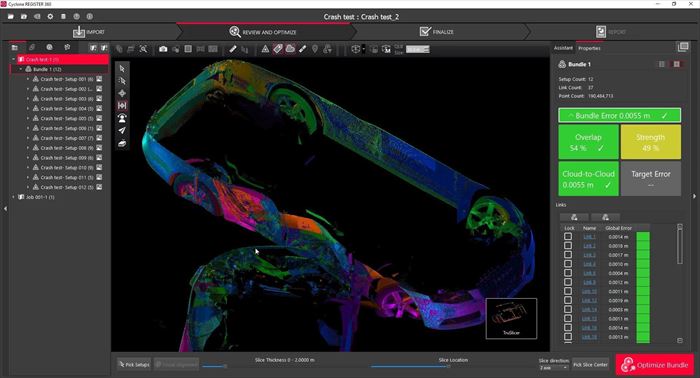

　BLK360アプリ『Cyclone RESISTER 360 PLUS』

3DレーザースキャナーBLK360の可能性を最大限引き出し、オンサイトでデータを処理する機能を拡張します


360度のパノラマ画像

フルドームスキャンを行い、パノラマ画像を生成します。計測開始から画像生成まで3分もかかりません。必要に応じてスキャン解像度を制御します。

写真と音声録音による注釈とラベル

写真や音声メモを含む、プロジェクトに関する詳細な文書・ラベルを追加することができます。

E57 export

業界標準のE57フォーマットでカラー化されたポイントクラウドデータをエクスポートし、再フォーマットやその他の面倒な手間をかけずに他のアプリケーションでも使用できます。

iPadからプロジェクトを保存

簡単なタップでiPadからプロジェクトをすぐに保存できます。 直接Wi-Fi転送やiPadからのケーブル経由でデータをダウンロードしてください。

自動ファームウェアアップデート

Leica BLK360への自動ファームウェアアップデートにより、常に最新の状態で使用できます。

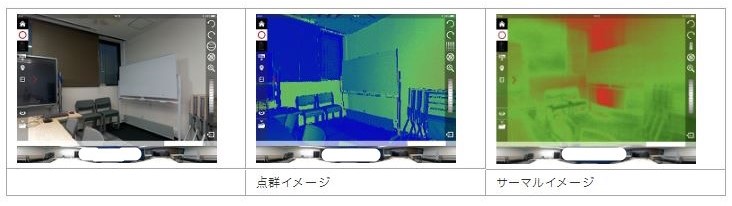

イメージ例

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　

　構


　 オプション

・ＢＬＫ３６０G１専用タブレット Cyclone FIELD 360
・ＢＬＫ３６０G１専用パソコン Cyclone REGISTER 360 PLUS

・ＢＬＫ３６０G２専用タブレット Cyclone FIELD 360
・ＢＬＫ３６０G２専用パソコン Cyclone REGISTER 360 PLUS

・ＢＬＫ３６０用長尺三脚 6C-7500




　仕様

成 品

外観
タイプ G１セット G２セット
ハウジング アルマイト加工処理アルミニウム
寸法 高さ： 165 mm / 直径： 100 mm  高さ:155mm/直径:80mm
重量 1 kg  0.75kg(0.85kg バッテリー含む)
操作方法
タイプ G１セット G２セット
スキャン開始  ワンボタンオペレーション
遠隔操作 iPad アプリ, Apple iPad Pro® 12.9” / iOS 10 以上
通信/データ転送 無線 LAN （ 802.11 b/g/n ） 無線LAN 内蔵(802.11 b/g/n)/ワイヤレスおよび USB 3.0
内蔵メモリ 約 100 スキャン 最大1,500セットアップを保存
装着向き 直立または倒立（三脚装着時）  正立・倒立
電力
タイプ G１セット G２セット
バッテリータイプ  充電式内蔵リチウムイオンバッテリー
（ Leica GEB212 ） 		  内蔵充電式リチウムイオンバッテリー
(Leica GEB825)
容量 約 40 スキャン（標準）  1つのバッテリーで最大70セットアップのスキャン
レーザースキャニングシステム
タイプ G１セット  G２セット
レーザータイプ   高速タイムオブフライト方式のレーザー、ウェーブフォームデジタイジング（ WFD ）テクノロジー搭載 WFD(Waveform Digitizing)技術により強化された高速タイムオブフライト方式
レーザークラス 1（IEC 60825-1:2014）  1(IEC60825-1:2014に準拠)
レーザー波長 830 nm
スキャン範囲 水平 360° / 鉛直 300°  水平 360°/鉛直 270°
測定範囲※ 最小 0.6 m – 最大 60 m  0.5m～45m
スキャンスピード 最大 360,000 点/秒  最大680,000点/秒
測距精度※ 4mm＠10 m / 7 mm ＠ 20 m  4mm@10m
スキャンモード 【Low】(20mm＠10m)
【Mid】(10mm＠10m)
【High】(5mm＠10m)		  選択可能な4つのスキャン密度設定
（6/12/25/50mm@10m）
イメージングシステム
タイプ G１セット  G２セット
内蔵カメラ  1500 万画素 3 カメラシステム, HDR , LED フラッシュ, 360°x 300°   1,300万画素、4カメラシステムで10,400万画素の生データを取得、360°x270°の球面画像を生成
サーマルカメラ FLIR 社　長波長サーマルカメラ、サーマル画像, 360°× 70°  ー
パフォーマンス
タイプ G１セット G２セット
測定スピード  約 3 分（フルドームスキャン＆全天球及びサーマル画像取得）   20秒未満でフルドームスキャン(50mm＠10m)と球面LDR画像を取得(自動チルト計測 ON)
座標精度※ 6 mm ＠ 10 m / 8 mm ＠ 20 m  4mm@10m
動作環境
タイプ G１セット G２セット
仕様  屋内及び屋外用
動作温度 +5 ℃ ～+ 40 ℃  0℃～+40℃
防塵/防水 IP54 (IEC 60529)  外来固形物/液体の進入に対する保護
IP54(IEC 60529)

成 品

構

　構成品

成 品

標準構成品 本体、専用三脚、専用バッグ、専用保護フード、リチウムイオンバッテリー×3、バッテリーチャージャー、AC/DCプラグアダプター、取扱説明書
