電子デジタルセオドライト DT5AS （ソキア）

　多彩な測定モード

キーボードの操作で、各モードの切り替えがワンタッチで簡単にできます。

○水平角の0セット

0セットキーで水平角を任意の位置で0°0′0″に設定できます。

○高度角の0セット

内部スイッチにより、高度角の表示を、天頂0°／水平0°／水平0°±90°に切り換えることができます。

○水平角のホールド

水平角ホールドキーを押せば、水平角の表示をそのまま固定することができます。決まった角度から測定を始めるときに便利です。

○水平角の右回り表示／左回り表示

上図のキーで右回り表示と左回り表示が切り換わります（内部スイッチの設定が必要です）。

○傾斜角％表示

上図のキーで高度角表示を傾斜角％表示へ切り換えることができます（内部スイッチの設定が必要です）。

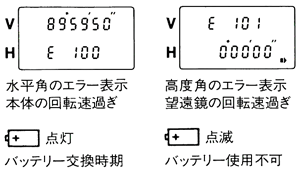

　マイコンセルフチェックで安心作業

マイクロコンピュータが常に内部作動をチェックする自己診断機能を内蔵。異常があれば即座にエラー表示します。

　キーボードカバーによる安心操作

透明プラスチックカバーが上下にスライド。操作に不必要なキーを保護する安心設計です。

　オートパワーカットオフ機能

電源切り忘れ防止機能が付いています。スイッチON後、約30分間操作しないと、電源は自動的にOFFになります。

　照明装置を内蔵

キーボードの照明キーを押すだけで、照明ランプが望遠鏡十字線と表示器を明るく照らします。暗い場所での測量や夜間測量、坑内測量に便利です。

　V（高度角）・H（水平角）上下2段液晶表示

機械の片面に表示器があり、望遠鏡「反」でも観測者がそのままの姿勢で読み取りができます。そして、高度角・水平角が同一の表示器に、上下2段同時に表示されます。大型で見やすく、読み取り誤りがなく、測定時間を短縮します。

　同軸型つまみを採用

使いやすさを重視した同軸型微動・固定つまみを採用しています。つまみを持ち替えることもなく、同じ指先の位置で微動・固定ができ、望遠鏡を覗いたままで、スピーディーで確実な操作が可能です。固定つまみは誤操作の心配がないウイングクランプ方式です。

　気軽に使える電源システム

二重ロック構造のバッテリーカセットを採用。取りはずしが簡単なうえ、作業中は確実に固定されます。電池は市販の単三乾電池でOKです。

　シフティング式

整準ネジで水平にセットした本体を、そのままの状態で測点上に平行移動できます。光学垂球との併用で、迅速で正確な求心作業が行えます。

　仕様

望遠鏡
全長	165mm
有効径	45mm
倍率	30×
像	正像
分解力	3″
視界（1,000m）	1°30′（26m）
最短合焦距離	0.9m
スタジア乗数	100
スタジア加数	0
水平角測定
方式	インクリメンタル方式（光電対向検出）
最小表示単位	5″
精度	5″
高度角測定
方式	インクリメンタル方式（光電対向検出）0インデックス付き
最小表示単位	5″
精度	5″
表示
表示器（LCD）	2段片側表示　8桁
表示範囲	0°00′00″～359°59′55″（-999.909～999.909％）
測定モード（水平・高度同時測定）
水平角測定	ホールド・モード　右回り角／左回り角
高度角測定	傾斜角％測定　 天頂0°／水平0°／水平0°±90°
測定時間	0.5秒以下
縦軸方式	単軸
気泡管感度
横気泡管	40″/2mm
円形気泡管	10′/2mm
光学垂球
像	正像
倍率	3×
最短合焦距離	0.5m
データ出力	RS-232C規格準拠
オートパワーカットオフ機能	最終操作後30分
使用温度範囲	－20～＋50℃
電源
使用電源	着脱型DC6V（単3形乾電池×4）
使用時間	15時間以上（25℃）
寸法	143（W）×165（D）×335（H）mm（ハンドル付き） 機械高：230mm
重量	4.6kg

　構成品

標準構成品	本体、バッテリーカセット、単3形乾電池×4、収納ケース、取扱説明書

　オプション品

オプション	ダイアゴナルアイピース （DE17A）、三脚(太)
