三次元測定システム MONMOS NET1AXⅡ（ソキア）

　 特長

・超高精度な測距測角システム
・自動視準精度 1”^※。
・PCオンラインによる遠隔操作が可能
・スキャンサーチ機能
・優れた耐久性で長期計測でも安定した高精度測定を実現
・自在なデータ変換
　　基準となる座標軸の回転・平行移動や、座標値の拡大・縮小など、計測データを自在に変換。
・各種計算機能
　　・2点間距離
　　・2直線のなす角度
　　 ・3点のなす角度
　　・面積計算
　　・円の中心座標
　　・オフセット量（出入り）
※ 反射プリズム使用時


〇超高精度な測距・測角システム
　高精度な自動視準
　

1 素子プリズム：1”（1mm@200m）
反射シート（RS50N-R）：4”（1mm@50m）

※ISO-17123-3 準拠

　ターゲット照明装置

　

白色LED搭載で遠距離や暗い場所でも容易にターゲットを確認、正確な視準をアシストします。

〇超高精度な測定とさまざまな機能でモニタリングをサポート
　　　　　　　　

●IP65の優れた耐環境性能と耐久性

　

保護等級IP65に準拠。使用温度範囲も-20～+50℃で、常設の変位計測でも安心です。また、連続測定の耐久性を従来機比3倍に強化し、長時間の連続計測にも耐える機構となっています。

●自動視準アルゴリズム

　望遠鏡視野内に複数のプリズムや反射物があっても、視準位置に最も近いターゲットを確実に視準します。

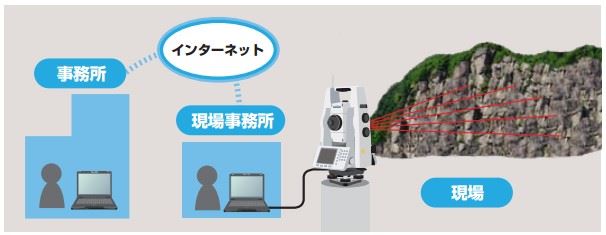

●オンラインで遠隔操作
計測システム構築に向け、オンラインで遠隔操作を行える豊富なコマンドライブラリーを公開しています。詳細はお問い合わせください。
　　　　　　　　　　　

●スキャンサーチ機能

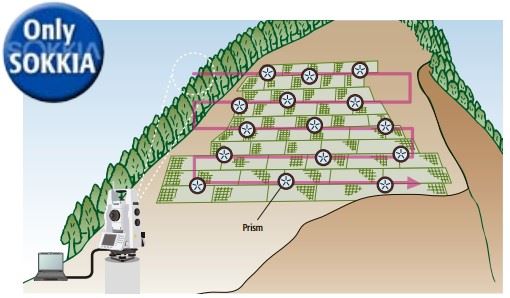

指定した範囲をスキャニングし、ターゲットの位置を自動認識。変位計測の初期値取得作業を大幅に効率化できます。
　　　　　　　　　　

　 三次元計測システムMONMOS　

　　　　　
NETシリーズと三次元計測基本プログラムSDR4000からなる「三次元計測システムMONMOS」。
既知点不要で、座標系を自由に設定でき、誰にでも容易に超精密計測が行えるシステムです。


〇解析作業を効率化する多様な座標系に対応

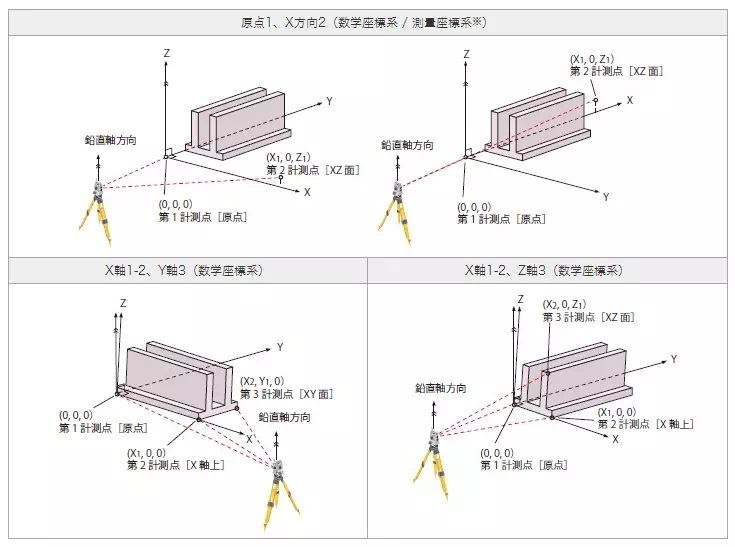

　「三次元測定システムMONMOS」は既知点を必要としません。計測しやすい場所に機械を設置、任意の2～3点を観測するだけで測定対象に合わせた座標系を自由に設定できます。

〇形状測定に有効なデータ比較計測

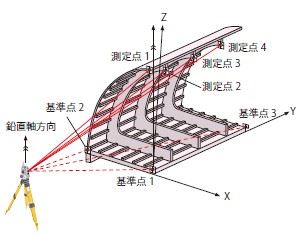

船舶や橋梁などの大型構造物の部材形状計測に有効です。設計データと実際の計測値を比較します。

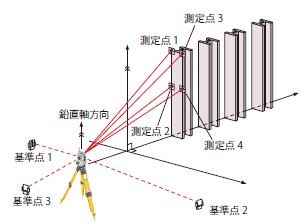

〇据え付けに最適な位置決め（杭打ち）計測
建築現場での柱の据え付けや、プラントの位置決めに有効です。


〇高精度な座標つなぎ計測
機械を移動しても、同一点を3点以上計測すれば、最小二乗法による高精度な座標つなぎが行えます。



〇計測の幅を広げる便利な応用機能
・隠れた点を計測する2点ターゲット
・実測値に入力するオフセット値を加算

〇実務を効率化する解析/計算機能

自在なデータ変換

　　基準となる座標軸の回転・平行移動や、座標値の拡大・縮小など、計測データを自在に変換。

各種計算機能

• ・2点間距離
• ・2直線のなす角度
• ・3点のなす角度
• ・面積計算
• ・円の中心座標
• ・オフセット量（出入り）

　 データコレクター（オプション）

〇データコレクタ SHC500

トータルステーション、GNSS、三次元測定システムMONMOSといったすべてのセンサーへ接続し、データ収集が可能！高性能CPUを搭載し、基準点測量から工事測量、土木測量作業などの施工現場での利用に最適です。 三次元測定システムMONMOSといったすべてのセンサーへ接続し、データ収集が可能です。屋外でも視認性の良いタッチパネルで快適に操作できます。優れた耐環境性能を有し、大容量バッテリーで長時間の使用が可能です。






※詳しくはこちら

　 仕様

製品名		NET1AXⅡ
望遠鏡
倍率／分解力		30x／2.5"
対物有効径		45mm（EDM 部：50mm）
像		正像、視野1° 30'（26m/1,000m）
最短合焦距離		1.3m
測角部
最小表示		0.1"／0.5"
精度※1		1"
2軸自動補正機構		補正範囲：±6'
測距部
レーザー出力※2	反射プリズム・シート	クラス1
	ノンプリズム	クラス3R
測定可能範囲 （気象条件：良好時※3）
	1素子反射プリズム※4	1.3～3,500m
	反射シートターゲット（RS50N-R）※5	1.3～200m
	ノンプリズム※6	0.5～400m
最小表示		0.0001／0.001m
精度※7 （精密測定）
	1素子反射プリズム※4	(1 + 1ppm x D)mm
	反射シートターゲット（RS50N-R）※5	(1 + 1ppm x D)mm
	ノンプリズム※6	(2 + 1ppm x D)mm※8
測定時間（精密測定）※9		0.9 秒以下（初回 1.5 秒以下）
駆動部
駆動方式		DC サーボモーター
最高回転速度		85°／秒
自動視準部
可能範囲※3 （気象条件：通常時※10）	1 素子反射プリズム	1.3～1,000m
	反射シートターゲット（RS50N-R）※11	5～50m
自動視準精度※12	反射プリズム	1"（1mm@200m）
	反射シートターゲット※11	4"（1mm@50m）
OS・操作部・データ記録・通信部
オペレーションシステム		Widnows Embedded CE 6.0
操作パネル（片側配置）		3.5 インチQVGA TFT 透過型カラー液晶、タッチパネル、バックライト、コントラスト調整機能付き
キーボード（片側配置）		バックライト付き25 キー
トリガーキー		あり（側板部）
データ記憶装置	内部メモリー	500MB（プログラム領域を含む）
	対応外部メモリー	USB フラッシュメモリー（8GB まで）
カレンダークロック機能		カレンダー（年月日）、時計（時分秒）機能
インターフェース		RS-232C 規格準拠、USB2.0（Type A / miniB）
Bluetooth 無線機能		Ver.2.1+EDR 準拠 送信出力：クラス1 最大通信距離：約600m※13
諸般
ターゲット照明装置		白色発光ダイオード（LED）、点灯/ 点滅（選択可）
レーザー照準機能		ON / OFF 選択可
レベル検出装置	電子気泡管	6'／内円上
	円形気泡管	10'／2mm
求心望遠鏡		正像、倍率3x、最短合焦距離0.5m（底板より）
防塵・防水性能 ／ 使用温度範囲		IP65（JIS C0920：2003）準拠 ／ -20 ～ +50℃
寸法（突起物含まず）		230(W) x 196(D) x 393(H)mm
機械高		196mm（整準台取り付け面より）
質量（整準台、バッテリー含む）		6.8kg
電源
着脱式バッテリー（BDC70）		充電式Li-ion 電池
連続使用時間※14	BDC70	約4 時間：測距測角
	外部バッテリー	BDC60：約7 時間、BDC61：約14.5 時間

※1 JIS B 7912-3：2006 準拠、JSIMA 101：2002 適用区分A またはB 準拠。
※2 JIS C 6802：2011 準拠。
※3 もやがなく視程が約40km、くもっていてかげろうがない。
※4 10m 以下の測定ではプリズムと正対させること。
※5 反射シートと正対させること。
※6 反射率90% のコダックグレーカード白色面を使用し、測定面照度が30,000lx. 以下の場合。なお、ノンプリズム測定時の測定可能範囲・精度・測距時間は、測定対象物の材質・反射率及び周囲状況により変化します。
※7 JIS B 7912-4：2006 準拠、JSIMA 102：2006 適用区分A 準拠。
※8 測定距離：0.5 ～ 200m。
※9 気象条件良好時、補正なし、斜距離、絞り適正時の最短測定時間。
※10 もやがわずかで視程が約20km、適度な日差しで、かげろうが弱い。
※11 自動視準光の入射角が反射シートに対して上下左右15°以内。
※12 ISO 17123-3 準拠。
※13 RC-PR5 使用時。通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。また、天候が雨天の場合を除く。
※14 自動視準機能を使い精密単回測定で30 秒ごとに正と反で測定。

　 構成品

標準構成品	本体、バッテリー（BDC70）、充電器（CDC68、電源コード付）、収納ケース、USBメモリ、日除けカバー、取扱説明書（本体、SDR4000プログラム解説書）

　 オプション品

オプション	データコレクタ（SHC500）
