ノンプリズムトータルステーション NivoZ5E（ニコン・トリンブル）

　 特長

• ・国土地理院2級A型トータルステーション測量機 申請中
• ・測距AF方式による高速で高精度なオートフォーカス
• ・用途に応じて選べる3つのオートフォーカスモード
• ・オートフォーカス機能により視準作業の効率アップ
• ・新型EDM採用による高精度、高速測定 が実現
• ・最大800mのノンプリズム計測
• ・同一操作・同一表示が可能なディスプレイを正反両側に搭載
• ・4.5kgの軽量・小型ながら、IP66の防塵・防水性能
• ・土木施工管理支援ソフトウェア「LANDRiV for Nivo」搭載

　 “正確・高速”AF で、スマートに作業効率アップ

「測距 AF方式」により高速高精度に

　Nivo-Z、Nivo-F シリーズ共に EDM による距離計測を常時行い、その結果をフォーカス調整で活用する測距 AF 方式を採用。 これにより通常の視準作業におけるスピードアップはもちろん、朝夕などの目標物が見えづらい環境下でも、正確で素早い オートフォーカスを実現します。

選べる 3 つのＡＦモード

１．自動モード
　常に目標物をオートフォーカスするモード。ノンプリズムでの計測時や、
　「通り」「建ち」の観測など素早いピント調整が必要な作業に向いているモードです。　


２．光量+キーモード
　プリズムなど、一定の光量があるものを視準する時や、AFボタンを押した時にだけオートフォーカスするモードです。
　概略視準するだけでオートフォーカスを行うので、近距離のピント調整はもちろん、遠距離の見えづらいプリズムでも正確にフォーカスでき、迅速に作業を行えます。


３. AFキーモード
　AFボタンを押した時のみオートフォーカスが機能するモード。
　従来通りのマニュアルフォーカスを使いながら、見えづらい目標物の観測時にオートフォーカスを使用する、といった使い分けにより、効率的な作業を可能にします。

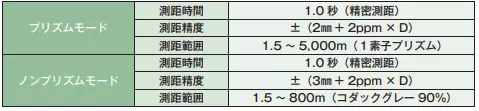

　あらゆる現場のニーズに応える高い測距性能

新型EDM採用により、さらに精度向上

　　

　拡張性に富んだデータ管理

大容量の本体内部ストレージを搭載

約 1,000,000 点ものデータ記録が可能。

簡単・確実にデータ転送できる USB

利便性の高い通信機能を搭載

Nivo-Z は「Wi-Fi」と「Bluetooth（Class1）」を標準搭載。
通信を活用した作業現場とオフィスとの情報共有が簡単にできます。

　 バッテリー切れを気にせず集中して作業ができる

小型・大容量リチウムイオンバッテリー

ダブルポケットバッテリー

本体の両サイドにバッテリーを装備しています。片方ずつバッテリー交換すれば本体の電源を切らずに済むため、交換作業による時間的ロスを軽減することができます。
　　

　 現場での使いやすさをさらに追求した基本設計

機動力を向上させる小型・軽量・防塵設計

移動の負担を軽減する 4.5kg の軽量設計。IP66 の防塵・防水性能も有し、現場での機動力をさらに向上させます。

明るく高精細で見やすい両側ディスプレイ

Nivo-Zシリーズには、視認性に優れた明るい 640×480ドットのカラーディスプレイを、本体の正反両側に搭載してあります。
　　　　　　　

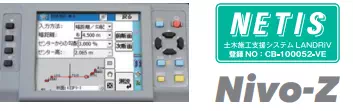

　スムーズな操作を実現するアプリケーション

直感的でスピーディーな操作が可能

Nivo-Z シリーズは、タッチパネル形式の簡単操作で、分かりやすいカラーグラフィック表示を採用しました。

　　　　　　　　　　　　　　

　 仕様

国土地理院 測量機種登録		2級Aトータルステーション申請中
望遠鏡
像		正立
有効径		45mm（50mm測距光学系)
倍率		30×
視界		1°25’
分解力		3.0”
最短合焦距離		1.5m
レチクル照明		有
ルミガイド		有
フォーカス
オートフォーカス方式		EDMによる測距AF方式
フォーカスモード		オートフォーカス、マニュアルフォーカス
2軸自動補正機構／コリメーション補正		液体式2軸傾斜センサー、補正範囲±6'／補正あり / なし
測距部
測距範囲※ 1		【プリズムモード】1素子プリズム：1.5～5,000m レフシート（5cm 角）：300m 【ノンプリズムモード】1.5 ～800m（コダックグレー 90%）
精度※ 3		【プリズムモード】 精密測距モード: ±（2+2ppm× D）mm 高速測距モード: ±（10+5ppm×D）mm 【ノンプリズムモード】 精密測距モード: ±（3+2ppm×D）mm 高速測距モード: ±（10+5ppm×D）mm
測距時間※ 1		【プリズムモード】 精密測距モード: 1.0秒 高速測距モード: 0.5秒 【ノンプリズムモード】 精密測距モード: 1.0秒 高速測距モード: 0.5秒
気象補正		【温度範囲】 使用温度範囲：－20℃～+50 ℃ 【気圧範囲】 533hPa～1,332hPa 【自動気圧取込機能】有
プリズム定数設定		－999mm ～ 999mm
レーザクラス		クラス1（レーザポインター：クラス2）
測角部
測角方式		光学式アブソリュートエンコーダによる電気的読み取り方式
精度※ 2		5”
角度分解能		1”/ 5”/10”
角度自動補正機構		静電気容量検出方式
微動方式		フリクションクラッチ式エンドレス微動
気泡管感度
円形気泡管		10’/ 2mm
求心望遠鏡
光学求心式		像：正立、倍率：3×、視界5°、合焦範囲：0.5m ～∞
操作部
ディスプレイ		グラフィック表示 （640×480ドット 屋外仕様カラー、正反両側配置、バックライト照明付）
OS		Windows(R) Embedded Compact 7
搭載ソフトウェア		LANDRiV for Nivo-Z
データ通信機能		RS-232C ケーブル、USBメモリー、USB ケーブル、 Bluetooth（クラス1）、WiFi
内部メモリー		約 1,000,000点
本体部
形状		206（幅）×169（長さ）× 318（高さ）mm
質量（バッテリー、整準台含む）		約4.4kg
内部バッテリー
使用時間※4		約7時間（連続測距測角）、 約12時間（30秒毎測距測角、AF使用）、 約14時間（連続測角のみ）
充電時間		約6時間
その他
防塵・防水性能		IP66
備考		※1 使用環境、気象条件、測定対象物により変動します。　 ※2 ISO 17123-3による標準偏差　 ※3 ISO 17123-4による標準偏差　 ※4 100%充電 周辺温度25℃時

　

　 構成品

標準構成品	本体、スタイラスペン、充電アダプタ、バッテリー×2、充電器、USBケーブル、ソフトウェア、取扱説明書、使用説明書、収納ケース

※対応最新OS:XP~8.1 の32bit/64bit
