パイプレーザー TP-L5GV（トプコンソキアポジショニングジャパン）

　 特長

〇3方向レーザービーム照射
配管勾配設定用のビームに加えて上下位置決め用のビームを照射。面倒な垂球での下振りが不要となり、センターへの設置が楽になります。

〇3電源方式
繰り返し使えるニッケル水素バッテリーに加え、オプションで乾電池用ホルダーを用意。あらゆる電源供給方式に対応しました。


■オートアライメント機能
ボタン1つでレーザー光を自動的にターゲットの中心に合わせることができます。狭い環境での作業を軽減し、安定した設定が可能です。

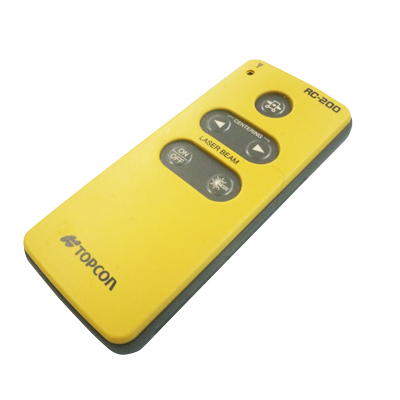

■RC-200 リモートコントローラ
RC-200 リモートコントローラを標準装備。ターゲット側からのラインコントロールや数日に渡る作業の際に本機に近づかず操作ができるため大変便利です。

■中・大口径管への設置（オプション使用）

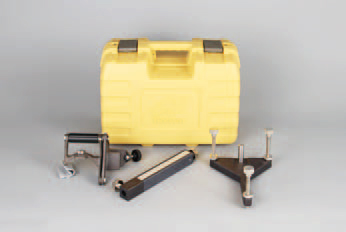

本機をトリペットスタンドキット（TPSK2）に取付ければ、中・大口径管の中心に簡単に設置することができます。

　　　　　　　
ご使用にはオプション品のレンタルが必要です

　 耐環境試験

　　　　　　　

　 設置法

〇小口径管への設置

パイプ径に合わせて4本の脚を交換することにより、150、200、250、300mm径のパイプの中心に自動的に設置できます。

〇推進工法

推進工法の現場でも使用が可能です。本機を発進立坑内に設置し、ターゲットをカッティング部に取付けることにより、推進方向・勾配を確認・調整することができます。

　 仕様

〇本体仕様

レーザー発振	【レーザー光源 】LD（レーザーダイオード） 【レーザー波長 】520nm（緑） 【対物出力 】4.5mW 【レーザークラス 】クラス3R 【ビーム径 】φ12mm
勾配設定	【勾配設定範囲 】-15％～+40％（-150‰～+400‰） 【最小勾配設定単位 】0.001％（0.01‰） 【勾配角度検出方法 】アブソリュートエンコーダー 【ラインコントロール範囲 】約17°
オートアライメント	【オートアライメント範囲 】5～150m
自動整準範囲	【勾配方向】±10％ 【回転方向】約±4° 【水平精度】±10″
電源	【乾電池使用時間 】約55時間（単一アルカリ乾電池4本） 【充電地使用時間 】約40時間（BT-53Q）
温度範囲	【使用温度範囲 】-20℃～+50℃ 【耐水性及び耐じん性 】JIS C 0920 保護等級IPX8( 水中形) に準拠 【本体寸法(mm) 】φ125×374mm 【本体質量 】約3.8kg（バッテリー含む）

〇上下ビーム

レーザー光源	LD（レーザーダイオード）
レーザー波長	655nm
対物出力	0.9mW（最大）
補正範囲	【勾配方向】±4° 【回転方向】±2°
鉛直精度（ローリング方向）	【上レーザー】±1.5´ 【下レーザー】±3.5´

〇リモコンRC-200

使用範囲	200m（前方、上方からは25m）
機能	ラインコントロール、オートアライメン操作、レーザーモード操作、レーザー光ON/OFF操作、オートセンタリング
電源	乾電池（単四アルカリ乾電池4本）
使用時間	約8ヶ月（アルカリ乾電池）

　 構成品

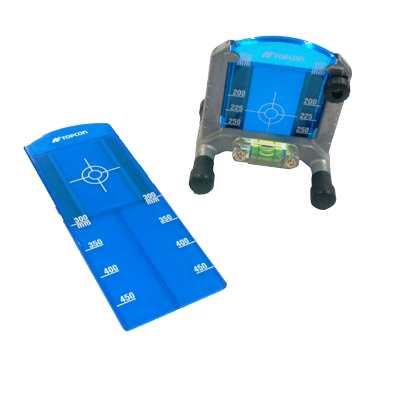

標準構成品	本体 、バッテリー、充電器セット、バッテリーホルダー（乾電池使用）、ターゲットホルダー、ターゲット板、リモートコントローラー、脚、３点支持用ポイント脚、脚取付ロッド、収納ケース
