自動地墨合わせレーザー墨出し器 ZEROGN-KJY(TJMデザイン)

明るい場所でも見やすいダイレクトグリーンレーザーダイオードユニットを搭載!受光器のNAVI機能で、縦ラインの地墨合わせが一人で簡単にできます。

鮮視度300のくっきりとラインを見ることができるため、屋外などのレーザーラインが見えにくい時にも位置を確認することができ、効率的に作業を行なうことができます。また、軽量でコンパクトな設計のため、持ち運びや墨出し器の移動が容易です。

機種名 自動地墨合わせレーザー墨出し器
型番 ZEROGN-KJY
メーカー名 TJMデザイン


  特長

・明るい場所でも見やすいダイレクトグリーンLEDユニット
・NAVI機能、リモコン回転機能、消灯・ライン・モード切替機能付
鮮視度300のくっきりライン
・360°回転微調整機能付
・軽量・コンパクト設計
・本体に直接三脚の取り付けができます
・防塵・防水仕様となっているため、屋外での作業にも使用可能

グリーンレーザーレシーバNAVI(付属品)の使い方
受光器として ナビ機能
受光器として ナビ機能
屋外など、レーザーラインが見えにくい時に位置を確認することができます。 NAVI機能により縦ラインの地墨合わせが一人で容易にできます。
リモコン回転機能 リモコン消灯機能(消灯モード)
リモコン回転機能 リモコン消灯機能(消灯モード)
横ラインを離れた位置から回転させることが可能です。 照射ラインを離れた位置から消灯・点灯することが可能です。照射ラインの切換もできます。

出射ライン
可能出射ラインの角度


鮮視度300のくっきりライン
前モデルから出射されていたラインと比較すると、各段に見えやすくなっています。

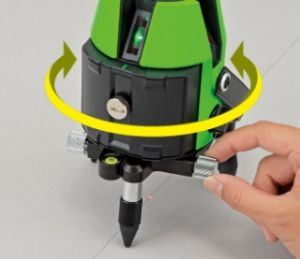

360°回転微調整機能付
本体がどの向きでも精密な地墨合わせが可能です。


ナビ/リモコン機能の使用可能な距離・範囲
屋外のご使用時、特にナビ / リモコン機構部に直射日光が入る場合など、距離が著しく短くなる場合がありまので、ご注意ください。

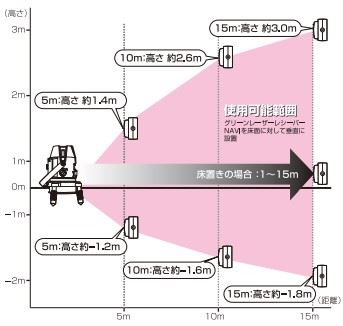

ナビ / リモコン機能使用可能距離・範囲
水平方向 1~15m以内
高さ方向 -1.8~3m以内
※ナビ / リモコン機能の使用可能な距離・範囲は、測定位置・作業環境により異なります。右図は屋内ご使用時での目安となる使用範囲です。


  精度

横ライン 縦ライン
自動地墨合わせレーザー墨出し器 ZEROGN-KJY 横ライン 自動地墨合わせレーザー墨出し器 ZEROGN-KJY 縦ライン
■横ライン長さ10mを投影できる距離3.5mで±0.81mmに入る。
■レーザーのラインが下部ポイントを中心とした半径7.5mの範囲で±1mm 以内に入る。
■レーザーのラインが下部ポイントを基準として、正面7.5m・天井3m・床面 0.6mの範囲で±1mm以内に入る。

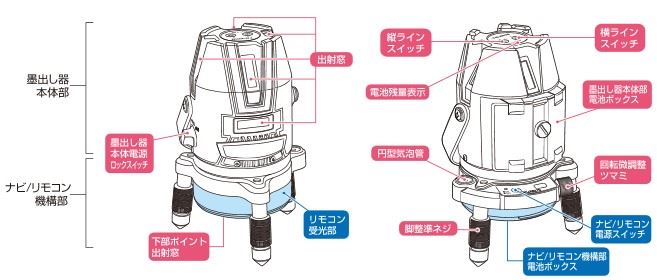

  外観図



〇使用可能範囲
受光器機能 1~20m
ナビ/リモコン機能 1~15m
※ご使用になる測定位置、環境により異なります。



  仕様

本体
出射光光源 可視光半導体レーザー
波長 ライン 520nm
ポイント 650nm
レーザー安全基準 クラス2M(JIS C 6802:2011)
光出力 4.5mW以下
鮮視度※1 300

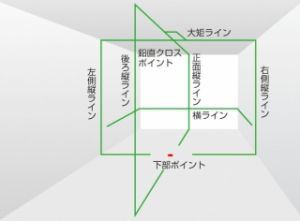

照射ライン 縦ライン(正面、後ろ、右、左)、水平ライン、大矩ライン、ポイント(鉛直、下部)
ライン出射角 130°
水平 110°
照射ライン精度 10mで±0.81mm以内
到達点距離精度 7.5mで±1mm以内
鉛直点精度 3mで±1mm以内
前後左右通り精度 15mで±2mm以内
直角精度 90°±(2mm/7.5m)
微調整範囲 10m先で±350mm
ライン幅 7.5mで約3.0mm
制御方式 マグネットダンパー方式
機能 NAVI機能付
自動補正範囲 ±2°
ライン出射角 縦130°/横110°
使用温度範囲 -5℃~40℃
連続使用時間 縦ライン4本
約4.5時間
電池寿命警告 レーザー光点滅
(30秒間点滅後レーザー消灯、ラインLEDのみ点滅)
外径寸法 高さ197mm × 幅130mm
重量 本体 約1,250g(電池含む)
キャリングケース収納時 約2,450g
防水・防塵性能 防塵・防水設計
電源 単3形アルカリ乾電池4本
素材(外装) ABS樹脂
ナビ/リモコン機構部
電源 単3形アルカリ乾電池2本
連続使用時間 600回以上※2
電池寿命警告 電源LED点滅
(60秒間点灯後電源OFF)
受光器
型式 RCV-GNAVI
受光距離 1~20m以内
受光精度 レーザーラインの中心から±1.0mm以内
電源 単4形アルカリ乾電池
※1: 「鮮視度」とは、光の色と出力を掛け合わせた基準で、レーザーラインの見やすさを表すTJMデザイン社独自の値です。
※2:使用条件。使用方法により異なります


  構成品

標準構成品 本体(単3電池×6)、受光器(単3電池×2、ケース付)、収納ケース、取扱説明書(本体用、受光器用)

  オプション品

オプション 専用三脚(LEC-2M)
