静電気測定器 FMX-004（シムコジャパン）：電気計測器：設備・品質検査機器

　特長

・軽量･コンパクトサイズ
・4つの測定モード(Auto, Hi, Low, Ionbalance voltage measuring)
・簡単脱着式のイオンバランスプレート
・電源自動オフ／連続測定が選択可能
・測定データをアナログ電圧で出力

　 視認しやすいワイドLCDディスプレイを採用

プ ローブ

　 ゼロ調整・ホールド機能

・ゼロボタンを押すことによってワンプッシュでゼロ調整が行えます。
・ホールドボタンによって数値表示を固定することができます。
・モード変更ボタンによって測定レンジを変更することができます。

　　　　　　　　　　　　　　　　　　　　　　　　　　

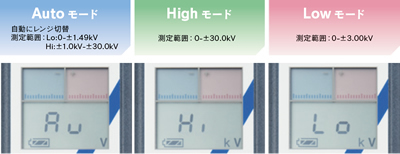

3 種類のモード

  　3種類のモード

MODEボタンの切替により測定レンジを選べます。

　　　　　　　　　　　　　　　　　　　　　　

　帯電が感覚でわかるバーグラフ表示付き

　FMX-004は25mmの距離で±30kV(30,000V)までの帯電電位を測定できます。

　正しい測定距離が判定で きる【LED フォーカスライト機能】

FMX-004には帯電物までの距離の目安としてLED フォーカスライト機能があります。2つのフォーカスリングが1つに重なるまで、FMX-004を帯電物に近づけてください。

　　　　　　　　　　　　　　　　　　　　　　　

　静電気を連続で測る

インラインでの連続測定およびデータロギングが可能。測定した結果を画面表示およびデーターロガー本体へ記憶させることで製品の除電状態を確認 記録する事が可能となりました。
FMX-004本体：連続30時間まで測定可能
※30時間以上連続での測定は弊社までお問い合わせください。

　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　イオンバランスを測る

イオンバランス測定モードでイオナイザーの性能を確認できます。
±300Vまでの電位を測定できますので様々なイオナイザーの保守に最適です。イオンバランスプレートは使用しない時には本体後部に装着して保管する事ができます。

　　　　　　　　　　　　　　　　　　　　　　　　　

・イオンバランス測定プレートの取付け
　測定を始める前にイオンバランス測定用プレートをセンサー前部に取り付けてください。

　　　　　　　　　　　　　　　　

・測定モードの切替
　MODEボタンを押して、測定モードをきりかえてください。切替順：Au → Hi → Lo → Ib

　　　　　　　　　　　　　　　　　　　　　　　

　 外観寸法図

　　　　　　　　　　　　　　　　　　　　　

仕 様

　 仕様

測定範囲	・Auto MODE [Au]      0 - ±1.49kV(Loレンジ)      ±1.0kV - ±30.0kV(Hiレンジ) ・Low MODE [Lo]      0 - ±3.00kV ・Hi MODE [Hi]      0 - ±30.0kV ・Ionbalance voltage measuring MODE[Ib] ・0 - ±300V モードの切替は[MODE]ボタンで順次切り替わり、切替時の表示は[Au]→[Hi]→[Lo]→[Ib]の順に切り替わります。
測定距離	25mm ± 0.5mm
応答速度	1 秒以内
サンプリング速度	5 回/秒
測定精度	±10%
操作可能環境	10℃ - 40℃， 0 - 60％ R.H.
表示	ワイドLCD 表示(デジタル数値およびバーグラフ表示) バーグラフ表示：電圧、補助目盛 右側半分(プラス側)赤色発色LCD 左側半分(マイナス側)青色発色LCD
	バーの分解能(バー1本につき) ■帯電測定モード オートモード(Auto MODE)    Lo：±0.1kV(0 - ±1.49kV)    Hi：±2.0kV(±1.5kV - ±30.0kV) Lowモード(Low MODE)    ±0.2kV Hiモード(Hi MODE)    ±2.0kV ■イオンバランスモード(Ionbalance is measured)    ±20V
	デジタル数値表示： 3桁表示オートレンジ切替 ■帯電電位測定 Auto：    □.□□kV ⇒ 0.00 - ±1.49kV(Low range)    □□.□kV ⇒ ±1.0kV - ±30.0kV(Hi range) Lo：    □.□□kV ⇒ 0.00 - ±3.00kV(Low Mode) Hi：    □□.□kV ⇒ 0 - ±30.0kV(Hi Mode)     ■イオンバランス電位測定    □□□V ⇒ 0 - ±300V(Ionbalance)
	モード表示 Au：Auto Mode Hi：Hi range mode Lo：Low range mode Ib：Ionbalance Mode
	[HOLD]： ホールド動作表示
	電池イラスト：バッテリー残量を4段階表示
ビープ音	電源操作等によって、「ピィ」というビープ音が鳴ります。
電源自動オフ	約5分間の使用で電源が自動的に切れるオートパワーオフ機能 電源ＯＮ時、「POWER」ボタンを3秒以上押すと、この機能を停止できます。（電池がなくなるまでの連続測定が可能）
ホールド機能	測定時に「HOLD」ボタンを押すと、デジタル数値・バーグラフが固定されます。もう一度押すと通常測定に戻ります。
デジタルゼロ	表示数値がデジタルゼロ動作許容範囲にある時、「ZERO」ボタンを押すと、デジタル数値およびバーグラフがゼロになります。
ＬＥＤ照明	無し
アナログアウト	・Auto MODE      0 - ±3.0V(0 - 30.0kV) ・Low MODE      0 - ±3.0V(0 - ±3.00kV) ・Hi MODE      0 - ±3.0V(0 - ±30.0kV) ・Ionbalance voltage measuring range      0 - ±3.0V(0 - ±300V)
電源	9Ｖ 乾電池(006P)1本、最大動作時間：約30時間
外形寸法	115mm(L) x 73mm(W) x 25mm(H)：本体のみ 123mm(L) x 73mm(W) x 25mm(H)：イオンバランスプレート付
重量	140g 電池含む
	170g 電池、イオンバランスプレートを含む
ケース材質	導 電性ABS樹脂(グレー色)

構

　 構成品

標準構成品	本体（イオンバランス測定用プレート装着）、アース線、ソフトケース、収納ケース、取扱説明書
