4chデータレコーダー DA-20(リオン)

4chデータレコーダー DA-20

計量法施行規則第38条別表第4に記載のデータレコーダー(音圧レベル・振動加速レベル)の仕様に適合します

 DC~20kHz(対応周波数範囲)。現場で音響・振動波形や各種電気信号を収録できる4チャンネルの小型データレコー ダーです。データはWAVE形式でメモ リーカード(CFカード)に記録し、アナログ信号で再生できます。コンピューターで直接読み込むことができ、波形分析処理が行えます。

機種名 4ch データレコーダー
型番 DA-20
メーカー名 リオン


  特長

  • ・計量法施行規則第38条別表第4に記載のデータレコーダー(音圧レベル・振動加速レベル)の仕様に適合します
  • ・稼動時間 約8時間(単3形アルカリ乾電池4本使用時) 約30時間(バッテリーパックBP-21 単1形アルカリ乾電池4本使用時)
  • ・CCLD搭載(定電流駆動電源)
  • ・DC~20kHz(対応周波数範囲)
  • ・軽量480g(電池含まず)
  • ・収録時間約180分(2ch、20kHz×2.4)
  • ・アナログ再生信号は、FFT分析器などて処理が可能
  • ・駆動部が無く、振動や高湿度の環境下で使用可能。動作音は無音
  • ・音声メモ機能搭載
  • ・操作性の良いスイッチ

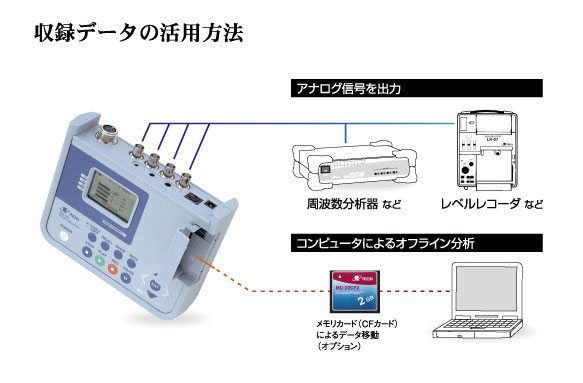

  収録データの活用方法




  仕様

入力部
入力  信号入力 4ch(BNC)
音声メモ入力 1ch(音声メモ用マイクφ3.5 4極ミニジャック)
外部トリガ 1(φ2.5 ステレオミニジャック)
3ch振動入力 3ch振動入力プリアンプ用(7ピン)
リモコン端子 リモコン用8-pin MINI DIN
信号入力 入力電圧レンジ ±0.01V、0.03V、0.1V、0.3V、1V、3V、10V
入力インピーダンス 100kΩ以上
最大入力電圧 ±13V
過負荷 レンジフルスケール+2.0dB、許容差±1.0dB
入力結合 AC/DC(AC結合(1次):0.315Hzで-3.0dB±1.0dB)
CCLD(定電流駆動) 2mA、18V
アナログフィルタ ハイパス:OFF、5Hz(-3.0dB±1.0dB)(-12dB/oct)
ローパス:OFF、200Hz、1kHz、2kHz(-3.0dB±1.0dB)(-12dB/oct)
周波数特性 【DCカップル】
 DC~1Hz:±1.0dB
 1Hz~12.5kHz:±0.5dB
 12.5kHz~20khZ:±1.0dB
【ACカップル】
 1Hz:±1.0dB
 1Hz~125kHz:±0.5dB
 12.5kHz~20kHz:±1.0dB
S/N比 80dB以上(入力レンジ:10V、3V、1V、0.3V、周波数帯域内、過負荷含む)
音声メモ A:アイドル中に記録
B:収録中常時ch.4を音声メモとして利用
C:収録中にch.4を音声メモに切り替え
出力部
端子 再生出力端子 4ch BNC(入力部と共用)
モニタ出力端子 1ch(φ3.5ステレオミニジャック)
収録時:選択された1chのアナログ信号出力
再生時:選択された任意の1ch/音声メモ
再生出力 再生出力端子 出力インピーダンス:600Ω
出力電圧:±3.16Vレンジフルスケール時に対応する電圧
モニタ出力端子 出力インピーダンス:100Ω
出力電圧:±3.16Vレンジフルスケール時に対応する電圧
再生時出力端子 A:モニタ出力端子からの出力のみ
B:BNCとモニタ出力端子から出力
(A、Bから選択可)
収録部
媒体 CFカード[~2GB(FAT16)]
A/D変換器 量子化ビット数:16bit
ファイル形式 WAVE形式(16bit直線費圧縮)
周波数レンジ 100Hz、500hZ、1kHz、10kHz、20kHz
サンプリング周波数 周波数レンジ×2.4/2.56
プリ収録 収録開始キーを押し下げ、またはトリガイベントより、0s、1s、5s前のデータから収録
トリガ部
トリガソース 外部:オープンコレクタ対応(NL-42、52、21、22、31、32対応)
内部:レンジフルスケールの0.1%~9.9%、10%~99% リニアピーク
トリガモード フリー、シングル、リピート(リピート時にはファイル分割)
プリトリガ 0s、1s、5s(トリガイベントからのプリタイム)
校正 読替[リニア(EU)、Log(dB)](chごとに設定可)
表示部
液晶 128×64ドット、121セグメント(バックライト付)
表示内容 レベルバー(Log)、レベル履歴、各チャンネルのオーバーロード、設定画面、再生画面
LED Overload表示、CFカード残容量の警告、収録、再生、トリガ待ちなどの状態表示
電源部
電源 乾電池(単3形乾電池(アルカリ)×4本)またはACアダプタ(NC-98C)
外部DC 5V~15V、消費電流160mA(6V)
(周波数レンジ100Hz、CCCLD OFF、バックライトOFF)
電池寿命 23℃、アルカリ乾電池連続使用、バックライトオフ時
 20kHz 4ch CCLD使用時:約4.5時間 CCLD未使用時:約8時間
 20kHz 1ch CCLD使用時:約7.5時間 CCLD未使用時:約10時間
 100Hz 4ch CCLD使用時:約5時間  CCLD未使用時:約9.5時間
その他
使用温湿度範囲 -10℃~+50℃、10%~90%RH以下(結露のないこと)
寸法 約140(H)×175(W)×45(D)mm
重量 約800g(電池含む)



  構成品

標準構成品 本体、CFカード、ACアダプター(NC-98A)、イヤホン、BNC-BNCコード×3、メモ用マイク、リモコン、ビュアーソフト(DA-20 Viewer)、本体ソフトケース、バッテリーパック、収納ケース、取扱説明書
