診断機能付振動計 MK-21（JFEアドバンテック）

　 特長

• ・加速度、速度、変位、3つの測定モードを搭載。
• ・ISO 10816-1（JIS B 0906）に基づいた診断機能を内蔵。 自動で回転機械の状態を診断可能。
• ・ベアリングも本体裏面の判定基準でらくらく診断可能。
• ・単3形乾電池1本で連続8時間以上動作可能（オートパワーオフ機能付き）。
• ・測定精度重視のマグネット付き振動ピックアップを採用。
• ・バックライト付きで、暗い場所でも測定可能。
• ・持ち運びや保管に便利なハードタイプのキャリングケースを付属。

　 振動シビアリティ規格に基づく自動診断機能内蔵

　　診断機能付振動計 MK-21は、振動シビアリティ規格（ISO-10816・JIS B 0906）に基づいた自動診
　　断機能を内蔵しており、初めて振動計をお使いになる方でも設備状態を診断することが可能です。
　　また、転がり軸受の良否判定も本体裏面の判定グラフから判定することができます。

　　※転がり軸受判定グラフは、JFEアドバンテック（株）の独自基準です。

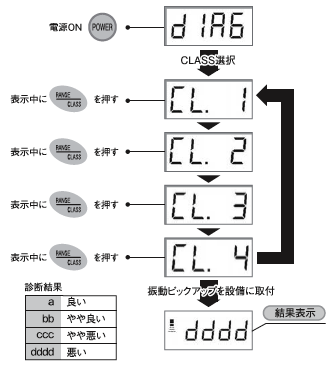

　 診断操作フロー

　 よくある質問

G単位の表示は可能ですか？

Answer!

G単位の表示は不可ですが、m/s2単位での表示が可能です。

　 仕様

センサー		圧電式振動ピックアップ（マグネット付）
測定モード		加速度（ACC） 加速度ピーク（ACC PEAK） 速度（VEL） 変位（DISP）
測定レンジ	Lレンジ	加速度： 0.0～20.0m/s2 加速度ピーク： 0.0～20.0m/s2 速度： 0.0～20.0m/s 変位 ：0～200μm
	Hレンジ	加速度： 0～200m/s2 加速度ピーク： 0～200m/s2 速度：0～200m/s 変位 ：0～1,990μm
測定周波数範囲		加速度：1kHz～20kHz 加速度ピーク：1kHz～20kHz 速度：10Hz～1kHz 変位：10Hz～1kHz
演算処理		加速度：RMS値 加速度ピーク：PEAK値 速度：RMS値 変位：P-P値
表示方式		LCD 4.5桁、バックライト付き
ローバッテリー表示		液晶内にマーク表示
使用温度範囲		0～50℃（90％RH非結露）
保存温度範囲		-10～＋60℃（90％RH非結露）
電源		単3形アルカリ乾電池1個、連続8時間以上使用可能
寸法		69（W）×154（H）×30（D）mm
重量		約140g（本体のみ、乾電池含む）

　 構成品

標準構成品	本体、圧電振動ピックアップ(PV-626E)、マグネット、カールコード、単3形乾電池、キャリングケース、取扱説明書
