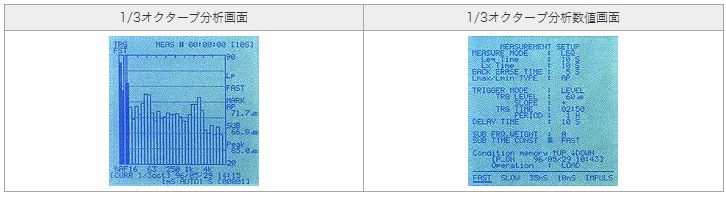

オクターブバンドや1/3オクターブバンド分析がこれ1台で可能
|
||||||
|
||||||
型式承認番号 | 第S-61号 | |
---|---|---|
適用規格 | 計量法・普通騒音計 JIS C 1502:1990、IEC60651:1979 Type2、IEC60804:1985Type2 | |
測定機能 | 1つの入力に対して、メイン・サブチャンネルのデュアル計測を行う さらに、メインチャンネルに対しては、1/1・1/3オクターブ実時間分析を行う |
|
演算機能 | 1)瞬間値Lp、等価騒音レベルLeq、単発騒音暴露レベルLe 2)騒音レベルの最大値Lmax、騒音レベルの最小値Lmin 3)ピーク音圧レベルLpeak※ 4)区間内最大値(3秒または5秒)のパワー平均値レベルLtm3、Ltm5※ 5)時間率騒音レベルLx(L1・L5・L10・L50・L90・L95・L99) 1)から4)までは同時計測を行う、但し※1はサブチャンネルのみ有効 5)はLx計測モード時に1~99の値を同時に計測 |
|
測定時間 | 自動:1~99(単位:秒・分・時間)、手動:ストップスイッチを押すまで計測 | |
計量範囲(測定範囲) | A特性:28~130dB、C特性:34~130dB、平たん(FLAT)特性:40~130dB | |
測定周波数範囲 | 20~8,000Hz(マイクロホンを含む特性) 10~20,000Hz(増幅器のみの特性) |
|
分析周波数範囲 | 1/1オクターブ:16~8,000Hz 1/3オクターブ:12.5~12,500Hz |
|
周波数補正回路 | A・Cおよび平たん(FLAT)特性 | |
実行値回路 | デジタル真の実行値検出回路 | |
動特性 | メイン | Fast・Slow・35ms・10ms |
サブ | Fast・Slow・35ms・10ms・Impulse・Peak | |
レンジレベル | 騒音計モード(表示レンジ60dB) | 80~140dB、70~130dB、60~120dB、50~110dB、40~100dB、30~90dB、20~80dB |
分析器モード(表示レンジ70dB) | 70~140dB、60~1320dB、50~120dB、40~110dB、30~100dB、20~90dB、10~80dB | |
入力レベルの警告 | 表示フルスケール上+8dBにてOVERを表示・表示フルスケールの下-65dBにてUnderを表示 | |
自己雑音レベル | A特性:22dB以下、C特性:28dB以下、平たん(FLAT)特性:34dB以下 | |
リアリティレンジ | オールパス:72dB・バンドパス:80dB | |
メモリー | マニュアルまたはオートモードで瞬時値もしくは演算結果をストア マニュアルストア用に1ブロック、オートストア用に2ブロックのメモリーを個別に持つ |
|
マニュアルストア | 同時計測結果を全てストア 容量:200データ組 | |
オートストア | 計測結果を連続ストア:10,000データ(騒音計モード)・4,000データ(1/1オクターブ分析)・2,000データ(1/3オクターブ分析) | |
トリガー | レベル・外部信号・時刻トリガーがあり演算開始条件を設定 | |
レベルトリガー | 設設定レベル:10~140dB 1dBステップ、スロープ±を設定 | |
外部信号 | 外部端子にロジックレベルの立ち下がり信号を入力 | |
時刻 | スタート時刻と繰り返しインターバルを設定 | |
遅延時間 | スタートスイッチまたはトリガー発生から演算開始までの時間を設定、設定時間:0~10秒、1秒毎に設定 | |
バックイレース機能 | ポーズスイッチで演算を休止したとき、直前の3秒から5秒のデータを演算から除外可能 | |
表示 | 騒音計表示 | 数値表示:4けた表示、表示周期1秒、分解能0.1dB バーグラフ:60dB表示、表示周期0.1秒、分解能0.5dB |
分析器表示 | 数値表示:4けた表示、表示周期0.1秒、分解能0.1dB バーグラフ:70dB表示、表示周期0.1秒、分解能0.5dB レベルタイム表示:最小120アドレス、 最大全アドレス(圧縮表示) |
|
電池残量警告 | LOW、EMPTYの2段階警告 | |
時計 | 年、月、日、時、分 | |
入力端子 | 交流出力端子 | メイン・サブ同時出力(表示フルスケール1Vrms) |
直流出力端子 | メイン・サブを選択して出力(表示フルスケール3.5) | |
外部トリガー入力端子 | 入力電圧範囲:0~5V(CMOSレベル) | |
シリアル入力端子 | RS-232C | |
電源 | 単2形乾電池×4 | |
使用時間 | アルカリ乾電池:約8時間、マンガン乾電池:約4時間(常温、1/3オクターブ分析時、連続使用) | |
使用温湿度範囲 | -10~+50℃、30~90%RH(結露しないこと) | |
寸法 | 約338(L)×100(W)×50(D)mm | |
重量 | 約800g(電池含む) |
標準構成品 | 本体(単3電池×2)、防風スクリーン、マイクロドライバー、通信ケーブル(CC-24 BNC-ピンコード)、収納ケース、取扱説明書 |
---|
オプション | ACアダプター(NC27)、カメラ用三脚 |
---|
