2ch小型FFT分析器 SA-78（リオン）

　 特長

• ・2ch入力で、現場でも手軽に伝達関数の測定が可能。
• ・FFT分析だけでなくオクターブバンド分析も可能（合成）。
• ・分析周波数の上限が80KHzなので、超音波の分析も可能。
• ・メモリーカードに測定結果の保存や時間波形の収録が可能（波形収録は波形収録カードSA-78WRWRを使用）。
• ・収録波形の解析が波形解析ソフトウェアCAT-78WRまたは多チャンネル分析処理器SA-01で可能。
• ・交流出力端子を持ちデータレコーダーなどに接続が可能。
• ・単2形アルカリ乾電池4本で約15時間使用が可能（バックライト、定電流駆動電源OFF）。

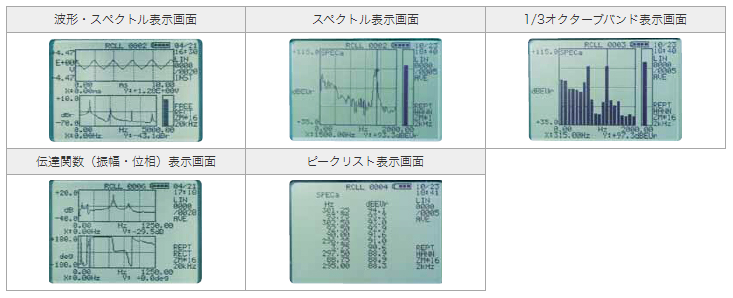

　 SA-78WR表示画面例

　 波形収録カード SA-78WRWR（付属品）

　　SA-78WRWRを使用することにより時間波形を収録することができます。信号波形は、校正データと共にWAVE形式のデータ
　　ファイル（****.WAV）で、波形収録専用のメモリーカード（CFカード）に保存されます。このデータファイルはオプション
　　のSA-78WRWR用波形解析ソフトウェアで周波数分析ができます。

　 オプション：波形分析ソフト CAT-WAVE

　　収録したデータファイル（WAVE形式）をコンピュータで表示および基本的な分析をするソフトウェアです。 分析はFFT分析・　　オクターブバンド分析が選択できます。 波形表示機能：時間軸拡大縮小、微積分

　　※騒音計でご利用の際はNX-42WRも合わせてレンタルください。

　 仕様

仕様
収録媒体		PCMCIA規格カードCFカード（128MB）
収録データ		WAVE形式
使用容量		1MB/（10秒／1ch／20kHz）
周波数レンジ		100Hz～20kHz
波形解析ソフト		波形解析ソフトウェアCAT-WAVEよび多チャンネル分析処理器SA-01
FFT分析
周波数レンジ		100Hz、200Hz、500Hz、1kHz、2kHz、5kHz、10kHz、20kHz
サンプリング点数		64～32,768ポイント
平均機能		リニア、最大値ホールド
時間窓		レクタンギュラ、ハニング、フラットトップ、指数、フォース
表示機能		パワースペクトル、クロススペクトル、スペクトルマップ、伝達関数、コヒーレンス
オクターブバンド分析
適合規格		JIS C 1514：2002 IEC 61260：1995 Class 1
分析周波数		1/1オクターブバンド：0.5～8,000Hz（15バンド） 1/3オクターブバンド：0.4～10,000Hz（45バンド） 1/12オクターブバンド：0.36～11,000Hz（180バンド）
平均機能		リニア、指数、最大値ホールド
表示機能		バーグラフ、数値リスト

※バージョンによってマイナーチェンジがある場合があります

　 構成品

標準構成品	本体、ACアダプター(NC-98)、2チャンネル入力変換アダプター、CFカード、CFカードアダプター、簡易取扱説明書(2ch小型FFT分析器用)、通信ケーブル(BNC-BNC)×2、収納ケース、データ取込ソフト、取扱説明書

　 オプション品

オプション	波形分析ソフト CAT-WAVE

　※対応最新OS:Win10対応(取説表記はXPまで)
