水中カメラ UWC-85-I（ミルス・システムズ）

　特長

・カメラコントローラーには、防滴構造のため、多少の波しぶきや雨天時も使用可能です。
・波の高い場所での波消しが可能です（1分間周期の波も平均化）。
・カメラコントローラーには、出力端子が付いていますので外部モニター及び、記録装置への接続が可能です。

　各部の名称と寸法

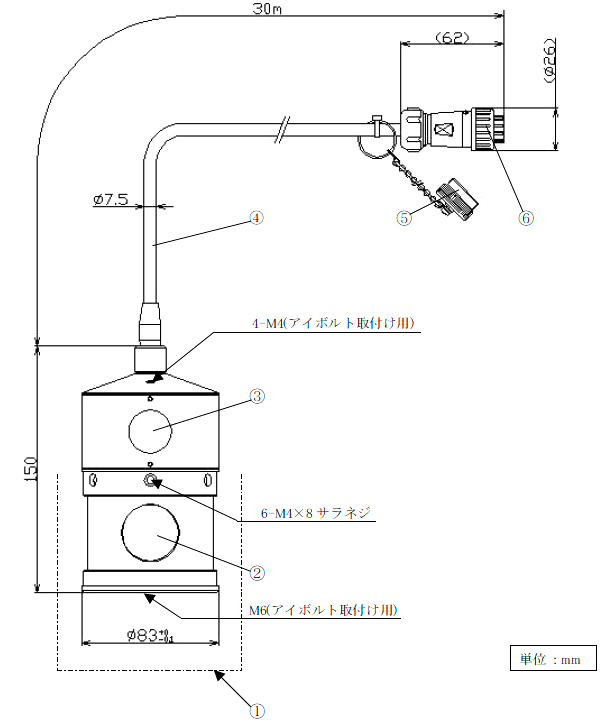

●照明付き海中カメラ


① 照明カバー 6-M4×8 サラネジで固定されています。カバーはポリカーボネート製です。

② 20W ハロゲンランプ

③ カメラ カバーはアクリル製です。

④ カメラケーブル

⑤ 防水キャップ カメラ保管時等に接続コネクタに付けてください。

⑥ 接続コネクタ カメラコントローラに接続します。






●カメラコントローラ


① 照明スイッチ 照明をON/OFF します。気中では点灯させないでください。

② 照明調光ボリューム照明の光量を調整します。

③ 電源スイッチ 電源をON/OFF します。

④ VIDEO 信号出力端子NTSC 規格のVBS 信号(コンポジット)が出力されます。TV モニター、ビデオデッキ等にケーブルで接続します。

⑤ VIDEO 信号出力端子カバー 保管時等にVIDEO 信号出力端子にかぶせて保護してください。

⑥ 防水キャップ 保管時等にコネクタに取付けて保護してください

⑦ カメラ接続コネクタ カメラのプラグを接続します。

⑧ DC 電源入力コネクタ 電源BOX からのDC コネクタを接続します。

⑨ フューズホルダ 3.15A の管型フューズが内蔵されています。

　構成図

　よくある質問

Q：操作盤でカメラの水平回転は可能ですか？

A：カメラの回転はできません。カメラに付属しているライトの調節は可能です。

　仕様

●照明付き海中カメラヘッド

撮像素子	1/3インチカラーCCD インターライン方式
有効画素数	38万画素
交換レンズ （気中時画角）	f=3.8mm F2.0（Φ22mm x 21.5mm）水平約71.5°/ 垂直約53.4°
	f=6mm F2.5（Φ22mm x 20.5mm） 水平約42.6°/ 垂直約32.6°
	f=8mm F2.0（Φ22ｍｍ x 21.5mm） 水平約34.6°/ 垂直約25.5°
フォーカス調整	手動調整
照明	φ35 20W ハロゲン
ケーブル部寸法	φ7.5mm 全長30m
防水性	水深28m

●電源ボックス

電源	ACアダプターによるDC入力（12V）
映像出力	VBS1.0Vp-p 75Ω終端 x1
動作温度	0℃～＋40℃
動作湿度	30%～90%（結露のないこと）
寸法（突起部含まず）	90(W) x 125(D) x 60(H) mm
ACアダプター	入力：AC100V 50/60Hz
	出力：DC12V 1A
カメラコネクタ	カメラヘッドを接続
調光ダイヤル	カメラ照明調光 0～Max
電源スイッチ	電源ON/OFF

　構成品

標準構成品	照明付き海中カメラヘッド(UWC-85-I/ケーブル長30m)、M4アイボルト×2(M4ナット付き)、M6アイボルト(M6ナット付き)、カメラコントローラー、接続ケーブル(カメラコントローラー～電源ボックス)、電源BOX、ACケーブル(ケーブル長3m/接地アダプタ付き)。VIDEO信号出力ケーブル(ピンジャック付きBNCケーブル)、RCAメス-メスコネクター、収納ケース、取扱説明書、仕様書

　オプション品

オプション	マイクロエクスプローラー 32993/C、デジタル検査カメラ micro CA-300
